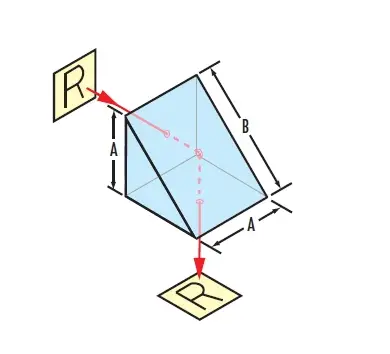

直角プリズムミラーは、非常に汎用性の高い光学部品であり、プリズム単体として、また光学アセンブリの部品として広く使用されています。直角プリズムミラーの脚に入射する光線は、公称値90°偏向しますが、プリズムを正確に回転させることにより、光線のアライメントを制御します。その主な機能は、正確なビームステアリング（90°または180°）と像の向きの調整を実現することです。
| 材料 | BK7ガラス / UVフューズドシリカ等 |
|---|---|
| 寸法 | 3mm～200mm |
| 寸法公差 | ±0.1mm～±0.05mm |
| 表面品質 | 60/40、40/20、20/10 |
| 表面の平坦性 | 商用グレードの λ/2 @633nm、高精度 λ/4 または λ/10 @633nm |
| 角度許容差 | 商用グレードの ±3 分角、高精度の ±30 秒角。 |
| ベベル | <0.25mm×45° |
| コーティング | カスタマイズされたリクエストに応じて |
| タイプ番号 | 寸法 |
|---|---|
| エコラップ5 | 5.0mm×5.0mm |
| エコラップ10 | 10.0mm×10.0mm |
| エコラップ12.5 | 12.5mm×12.5mm |
| エコラップ15 | 15.0mm×15.0mm |
| エコラップ20 | 20.0mm×20.0mm |
| エコラップ25 | 25.0mm×25.0mm |
| エコラップ50 | 50.0mm×50.0mm |
