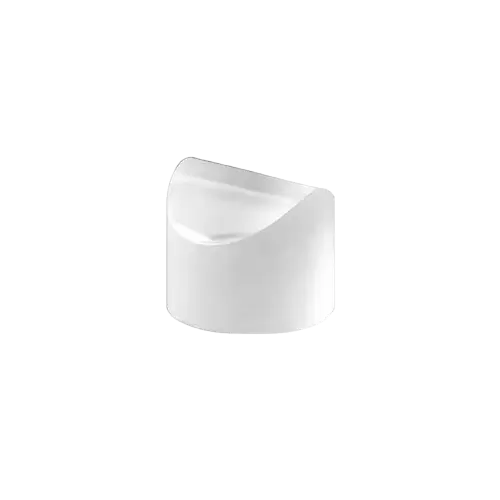

Name: パウエルプリズム
Rating: 4.5 (100 reviews)

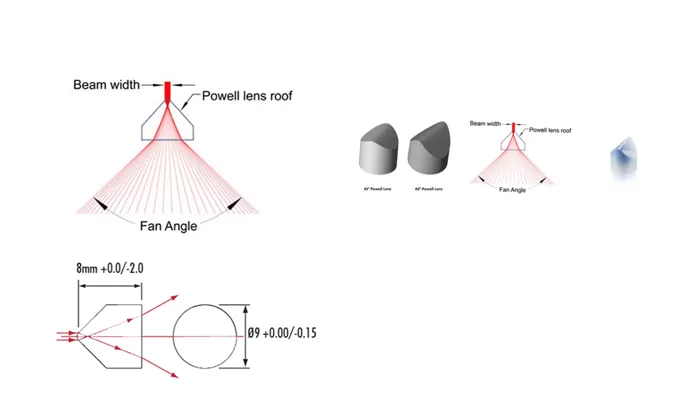

描画

ほとんどのレーザービーム（ガウスビーム）は、中心部が明るく、周辺部が暗くなります。パウエルプリズムの頂部は、独自の二次元非球面です。レーザーがこの面を通過すると、光の屈折経路が精密に制御され、ビーム中心からラインの両端にかけてエネルギーが再分配されます。これにより、ガウス分布の不均一性が打ち消され、最終的にライン全体にわたって均一な「フラットトップ」の強度分布が形成されます。

仕様パウエルプリズム

材料	フューズドシリカ/BK7ガラス
直径	Φ0.8mm、Φ1mm、Φ2mm、Φ3mm、Φ5mm、Φ9mm、Φ10mm、Φ15mmまたはカスタマイズされたサイズ
直径公差	+0.0/-0.05mm / ±0.05mm
ファンの範囲	3°、5°、10°、15°、20°、30°、45°、53°、60°、70°、75°、85°、90°、96°、100°、110°、120°
角度許容差	<3分角~30秒角。
ビームを広く	3mm、4mm、5mmまたはカスタマイズされたサイズ
表面品質	60/40、40/20、20/10のスクラッチアンドディグ
クリアな絞り	90%以上
ベベル	<0.2mm×45°
コーティング	お客様のご要望に応じて

タイプ番号	ビーム寸法（mm）	ファンの角度（°）	直径（mm）	高さ（mm）
エコPWP-1GB-15	1	15	9	8
エコ-PWP-1GB-30	1	30	9	8
エコ-PWP-1GB-40	1	40	9	8
エコ-PWP-1GB-45	1	45	9	8
エコ-PWP-1GB-60	1	60	9	8
エコ-PWP-1GB-90	1	90	9	8
エコ-PWP-1GB-110	1	110	9	8
エコ-PWP-2GB-4	2	4	9	8
エコ-PWP-2GB-30	2	30	9	8
エコ-PWP-2GB-60	2	60	9	8
エコ-PWP-2GB-70	2	70	9	8
エコ-PWP-2.5GB-30	2.5	30	9	8
エコ-PWP-3GB-10	3	10	9	8
エコ-PWP-3GB-15	3	15	9	8
エコ-PWP-3GB-20	3	20	9	8
エコ-PWP-3GB-30	3	30	9	8
エコ-PWP-3GB-45	3	45	9	8
エコ-PWP-3GB-45	3	45	9	8
エコ-PWP-3GB-60	3	60	9	8
エコ-PWP-3GB-70	3	70	9	8
エコ-PWP-3GB-90	3	90	9	8
エコ-PWP-3GB-110	3	110	9	8
エコ-PWP-3GB-110	3	110	9	8
エコ-PWP-4GB-22	4	22	9	8
エコ-PWP-4GB-30	4	30	9	8
エコ-PWP-4GB-90	4	90	9	8
エコ-PWP-5GB-10	5	10	9	8
エコ-PWP-5GB-30	5	30	9	8
エコ-PWP-5GB-35	5	35	9	8
エコ-PWP-5GB-40	5	40	9	8
エコ-PWP-5GB-45	5	45	9	8
エコ-PWP-5GB-55	5	55	9	8
エコ-PWP-5GB-55	5	55	9	8
エコ-PWP-5GB-60	5	60	9	8
エコ-PWP-5GB-70	5	70	9	8
エコ-PWP-5GB-75	5	75	9	8
エコ-PWP-5GB-90	5	90	9	8
エコ-PWP-5GB-110	5	110	9	8
エコ-PWP-5.7GB-90	5.7	90	9	8

代表的な応用分野

Machine Vision

Provides uniform illumination for industrial inspection, such as on production lines for electronic components, food, or pharmaceuticals, ensuring accuracy and consistency.
Biomedical

Used in devices such as flow cytometers, providing more precise analytical data as cells pass through a uniform laser beam.
Laser Processing

Used for precise positioning and indication in laser cutting, welding, and marking, improving processing accuracy.
