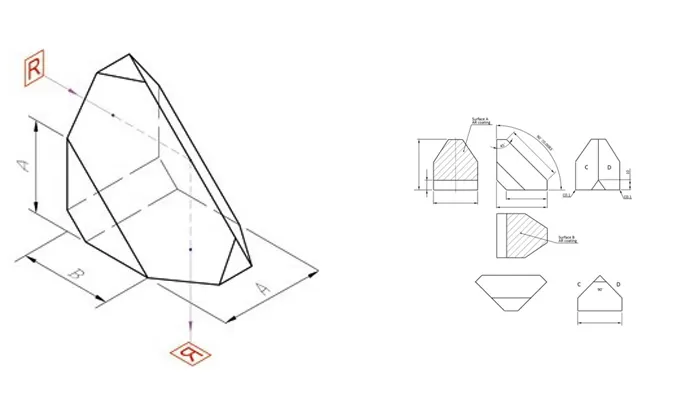

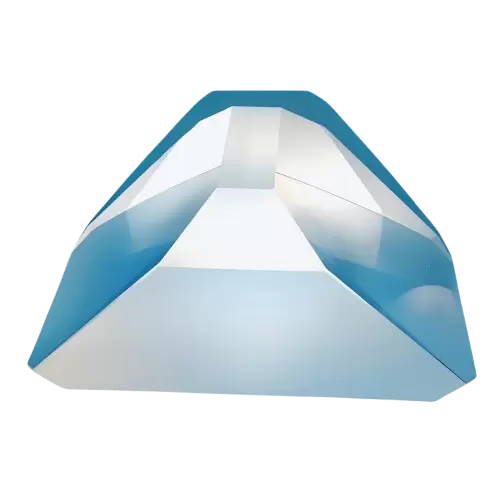

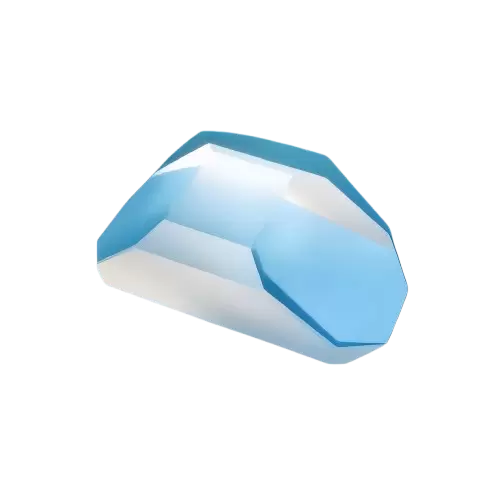

ルーフプリズムの構造は、標準的なアミチルーフプリズムを「削った」ようなもので、斜角プリズムのエッジを90°の突出したルーフリッジに置き換えたものです。光の方向を90°転換し、像の上下左右を完全に補正することで、対物レンズと接眼レンズの位置関係を維持し、光学系全体をよりコンパクトにします。
| 一般仕様 | 高精度仕様。 | |
|---|---|---|
| 材料 | 光学ガラス（H-K9L、BK7など）、フューズドシリカ | |
| 寸法 | 2mm～80mm | |
| 寸法公差 | ±0.1mm | ±0.02mm |
| 90°偏差許容範囲 | <3分角 | < 3秒角 |
| 表面平坦性 @ 633nm | λ/2 | λ/4 |
| 表面品質 | 60対40 | 20対10 |
| コーティング | お客様のご要望に応じて | |
