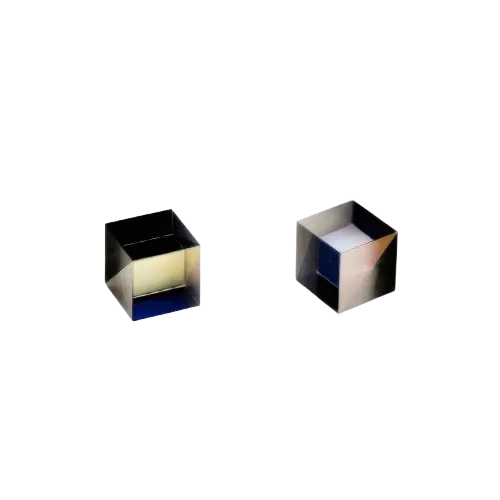

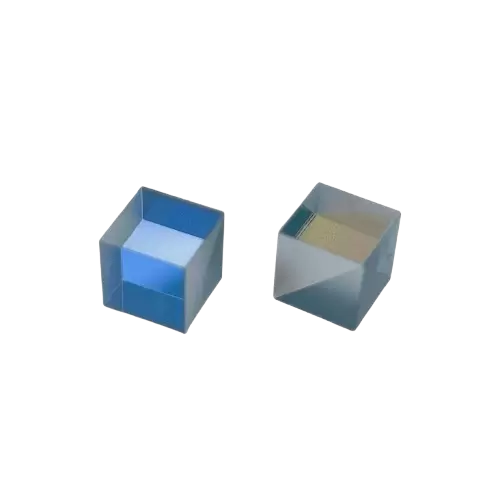

キューブ型ビームスプリッターは単純なプリズムではなく、2つの直角プリズムの斜面を接合して形成されています。斜面の片方にはビームスプリットコーティングが施され、すべての光透過面には反射損失を最小限に抑えるため、通常はARコーティングが施されています。従来の平面型ビームスプリッターと比較して、ゴーストやビームシフトを発生せず、透過光と反射光の光路長が等しく、堅牢で安定した性能を備えています。
| 材料 | N-BK7、UVフューズドシリカなど |
|---|---|
| 寸法公差 | ±0.1mm |
| 平坦性 | λ/4 @ 632.8nm |
| 表面品質 | 60/40、40/20 |
| 角度許容差 | <3分角~30秒角。 |
| 主透過率 | Tpave > 96%、Ts、1%（ナローバンド） |
| Tpave > 95%、Ts、1%（ブロードバンド） | |
| 主反射率 | Rs>99%、Rp<5% |
| コーティング | 斜辺面：偏光ビームスプリッターコーティング。 すべての入出力面：ARコーティング |
| タイプ番号 | サイズ(mm) |
|---|---|
| エコCBP-5 | 5×5×5 |
| エコCBP-10 | 10×10×10 |
| ECO- CBP-12.7 | 12.7×12.7×12.7 |
| エコCBP-15 | 15×15×15 |
| エコCBP-20 | 20×20×20 |
| ECO- CBP-25.4 | 25.4×25.4×25.4 |
