ダブプリズムは、直角プリズムの頂点を削ったようなプリズムです。プリズム自体を回転させると、それを通して見る像も2倍の速度で回転します。そのため、ビームまたは像の方向を正確に制御できます。ダブプリズムの性能を最大限に引き出すには、コリメート（平行光）を使用する必要があります。非平行光で使用すると、収差が発生します。
| 材料 | N-BK7ガラス / フューズドシリカ |
|---|---|
| 寸法公差 | + 0.0 / -0.2mm |
| 偏差 | ＜3arc min. |
| 平坦性 | λ/2@632.8nm |
| クリアな絞り | 85%以上 |
| 表面品質 | 60/40、40/20 |
| ベベル | 0.1mm ×45° |

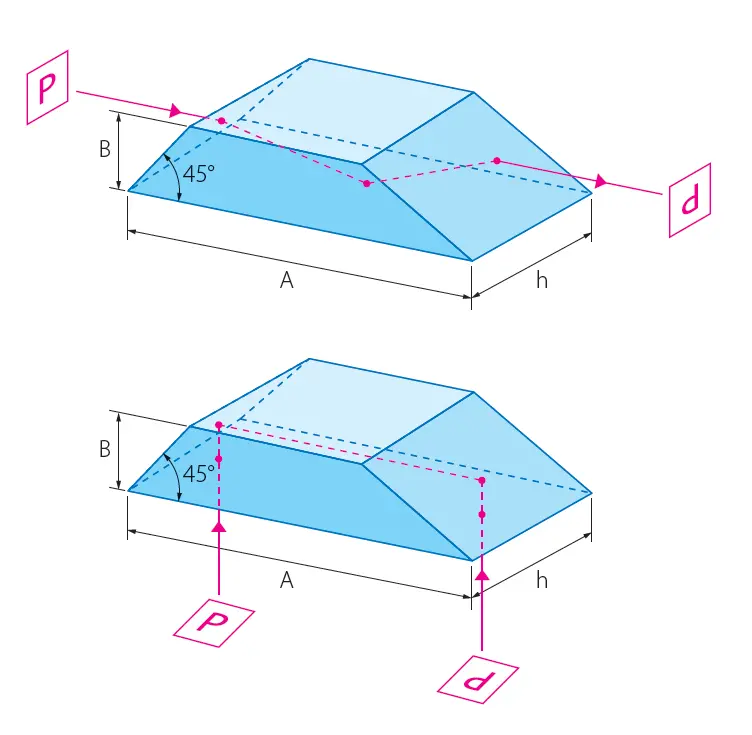

| タイプ番号 | サイズ(A×B×C×D) |
|---|---|
| エコDP-0.5 | 0.5mm×2.1mm×0.5mm×0.7mm |
| エコDP-1.0 | 1.0mm×4.2mm×1.0mm×1.4mm |
| エコDP-2.0 | 2.0mm×8.4mm×2.0mm×2.8mm |
| エコDP-3.0 | 3.0mm×12.6mm×3.0mm×4.2mm |
| エコDP-5.0 | 5.0mm×21.4mm×5.0mm×7.0mm |
| エコDP-10 | 10.0mm×44.0mm×10.0mm×14.1mm |
| エコDP-15 | 15.0mm×64.0mm×15.0mm×21.2mm |
| エコDP-20 | 20.0mm×81.3mm×20.0mm×28.3mm |
| エコDP-25 | 25mm×105.7mm×25.0mm×35.4mm |
