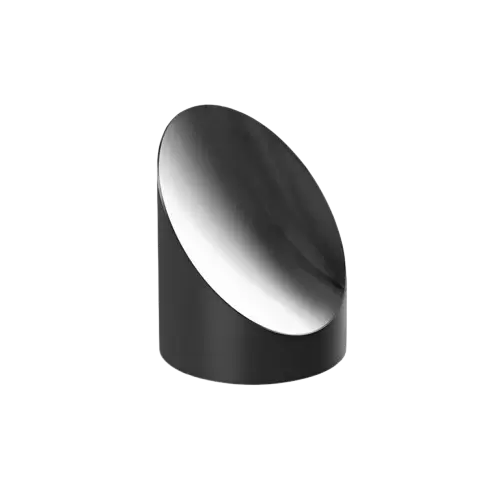

オフアクシスパラボラミラー（OAP）は、通常のパラボラミラーと同様に球面収差を生じさせることなく光線を集光またはコリメートできる特殊な光学ミラーです。独自の「オフアクシス」構造により、焦点を入射光路の外側に巧みに移動させることで、従来の設計によく見られる中心遮蔽の問題を回避します。
The off-axis design allows the reflected beam to exit at an angle, completely avoiding the incident light path. This achieves unobstructed light transmission, preventing energy loss and image quality interference.
Perfectly focuses parallel light, eliminating spherical aberration. Furthermore, due to its reflective design, it is completely free of chromatic aberration, making it ideal for broadband or multi-color light systems.
The total internal reflection design eliminates almost all absorption losses from transmission materials, making it particularly suitable for high-power laser applications.
| パラメータ | 標準値/範囲 |
|---|---|
| 基板材料 | 光学ガラス：フューズドシリカ（JGS2）など |
| 有効焦点距離（EFL） | 15.0mm～150mm |
| オフ軸角度 | 30°、45°、 90° など |
| 表面精度 | λ/4、λ/8、λ/10（@633 nm） |
| クリアアパーチャ | 物理的な直径の90%以上 |
| コーティングオプション | アルミニウムコーティング（450nm-20μm） 銀コーティング（450nm-20μm） 金コーティング（800nm-20μm） UV強化アルミニウムコーティング（250〜450nm）。 |
