マイクロプリズムスコープの光学設計、性能工学、マイクロプリズム価格のコスト構造分析

May 15ソース:インテリジェントブラウズ: 1

最新の高精度光学および照準システムでは、マイクロ プリズム スコープは、迅速なターゲット捕捉、低照度イメージングの安定性、および光学アライメント精度がシステムのパフォーマンスを直接決定するコンパクトな照準アーキテクチャの重要なコンポーネントとなっています。従来の光学照準システムとは異なり、マイクロプリズムベースの設計は高度に制御された内部反射経路とマイクロスケールのプリズム幾何学に依存しており、広い視野と安定した視覚的アライメントを維持しながらコンパクトな光学折り畳みを実現します。

マイクロプリズムの価格を評価する調達エンジニアやシステムインテグレータにとって、実際の決定が単価だけで決まることはほとんどありません。むしろ、光学材料の品質、表面精度、コーティング技術、構造幾何学形状の違いが、動的な動作条件下で照準精度、耐久性、性能の一貫性にどのように直接影響するかを理解することが重要です。

同時に、戦術射撃システム、スポーツ光学、トレーニングシミュレーションプラットフォームなどのアプリケーションでは、マイクロプリズムスコープシステムのユーザーは、ターゲット捕捉速度の速さ、動作時のエッジの明瞭さ、振動や反動ストレス下での安定したレチクルのアライメントを優先します。これらの要件により、マイクロプリズムの設計は、基本的な光の屈折原理をはるかに超えて、精密な光学工学の領域に押し込まれます。

ECOPTIK は精密光学部品製造で 15 年の経験があり、プリズム、レンズ、円筒光学系、光学アセンブリなどのマイクロ光学システムを専門としています。同社は、ZYGO レーザー干渉計、ZEISS CMM システム、Agilent Cary 7000 テスト プラットフォームなどのハイエンド計測システムを利用して、医療、産業、および光学機器アプリケーションで使用されるマイクロスケールのプリズム製造における光学精度と一貫性を確保しています。

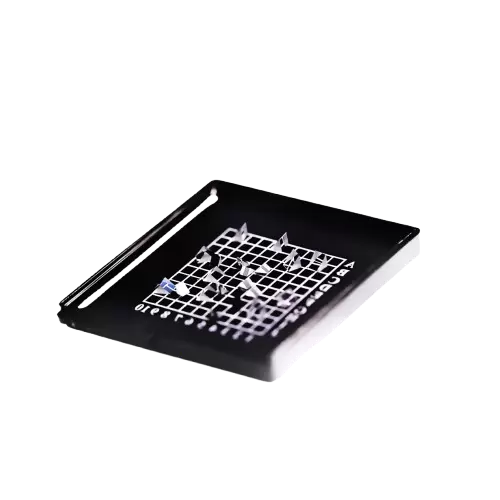

マイクロプリズム


マイクロプリズムスコープシステムの光学工学基礎

マイクロプリズムスコープは基本的に、制御された光路を維持しながら物理的サイズを縮小するように設計された折り畳まれた光学システムです。長い直線レンズアセンブリに依存する代わりに、マイクロプリズムが内部反射面を通して光の方向を変えることで、光学性能を犠牲にすることなくコンパクトな統合が可能になります。

このようなシステムのパフォーマンスは、次の 3 つの主要なエンジニアリング領域に依存します。

  • 光路設計。位相歪みやアライメントドリフトを引き起こすことなく、マイクロスケールのプリズム幾何学構造を通して入射光がどのように屈折、反射、方向転換されるかを決定します。

  • 視野制御。エッジの鮮明さを維持し、光学収差を最小限に抑えながら、迅速なターゲット捕捉に十分な視野を確保します。

  • 構造の安定性。動的動作環境における振動、反動、または機械的ストレス下でも光学的位置合わせが一貫した状態を維持します。

従来の光学スコープとは異なり、マイクロプリズムシステムは、多くの場合、秒角やマイクロメートルレベルの表面偏差で測定される、非常に小さな幾何公差内で光学的完全性を維持する必要があります。


マイクロプリズムの光学構造設計と光路の最適化

プリズム形状と光学的折り畳み構造

マイクロプリズムシステムは通常、直角プリズム、ウェッジプリズム、ダブプリズム、ペンタプリズムなどの複数の幾何学的構成を利用します。各構造は、光の方向、画像の向き、およびフィールドの安定化を制御する際に異なる光学機能を果たします。

マイクロプリズムスコープの設計では、次のことを達成するために光学折り畳みプロセスが最適化されています。

  • 制御された90度または角度の光偏向により、システム全長を長くすることなくコンパクトな光学ハウジングが可能になります

  • 正確なターゲティングのために正立および非反転の視覚出力を必要とするシステムにおける画像の向きの補正

  • 精密研磨された反射面により内部反射損失を最小限に抑え、高い伝送効率を維持

これらの内部反射面の精度は、急速な動きやターゲット追跡シナリオ中に視野がどの程度安定して保たれるかを直接決定します。


視野の拡大とエッジ歪みの制御

マイクロプリズム光学システムの重要な性能指標の 1 つは、エッジの歪みを生じさせることなく広い視野を維持できることです。

エンジニアリング制御方法には次のようなものがあります。

  • 視野端での角度偏差エラーを防ぐための光学面の精密な曲率制御

  • 微細スケールの表面研磨により、周辺画像の鮮明さをぼかす散乱効果を低減します。

  • コーティングの最適化により、さまざまな入射角にわたって一貫した反射率を維持

迅速なターゲット捕捉などの実際のユースケースでは、周辺の歪みにより視覚認識が遅れ、応答精度が低下する可能性があるため、エッジの明瞭さが重要です。


動的条件下での光学配向の安定性

マイクロプリズムシステムは、機械的衝撃や振動下でも光軸の安定性を維持する必要があります。これは、反動や連続動作の追跡を伴うアプリケーションでは特に重要です。

主要な設計要素は次のとおりです。

  • プリズム素子とハウジング構造間の機械的接合精度により、衝撃時の微小なズレを防止

  • 温度変化時の光学ドリフトを低減するために、熱膨張係数が低い材料を選択

  • 繰り返される応力サイクル下でも位置合わせの完全性を維持するためのプリズム取り付けインターフェースの構造強化

これらの制御がなければ、微視的なアライメントのずれでも照準精度が大幅に低下する可能性があります。


マイクロプリズムスコープアプリケーションにおける実際のパフォーマンス

ターゲット捕捉速度とビジュアルロックの安定性

高速ターゲット環境では、視覚的なロックを取得および維持する能力は、光学遅延、フィールドの安定性、およびコントラスト保持によって決まります。

高性能マイクロプリズムスコープにより、次のことが可能になります。

  • 最小化された光路遅延と高い伝送効率による迅速なターゲット識別

  • 移動時や反動時の視覚的なずれを防ぐ、安定したレティクルアライメント

  • さまざまな照明条件下でも一貫した画像コントラストを実現し、複雑な環境での認識速度を向上させます。

これらの要因は、動的シナリオにおける反応時間と操作精度に直接影響します。


低照度の光学性能の動作

光の透過効率とコーティングの性能が重要になるため、低照度環境ではマイクロプリズムシステムにさらなる課題が生じます。

パフォーマンス要因には次のものが含まれます。

  • 多面反射時の光子の損失を低減する反射防止コーティングの効率

  • 低照度条件下でも最小限の吸収損失を保証する材料純度

  • 画像のかすみを防ぎ、コントラストの安定性を維持する内部散乱制御

実際のアプリケーションでは、低光量の明瞭さは明るさだけではなく、エッジの鮮明さとコントラストの分離を維持することも重要です。


防振および反動安定性エンジニアリング

機械的安定性は、動的環境で使用されるマイクロプリズムスコープシステムの重要な要件です。

エンジニアリング ソリューションには次のものが含まれます。

  • 光学的なアライメントに影響を与えることなく機械的衝撃を吸収するように設計された高強度の光学マウント構造

  • 衝撃時の局所的な変形を防ぐ多点応力分散フレームワーク

  • 長期的な耐振動性を実現するために最適化された接着剤および接合システム

これらの設計要素により、繰り返しの機械的ストレス下でも光学性能が一貫したままであることが保証されます。


マイクロプリズムの価格: エンジニアリングコスト構造と価値の決定要因

マイクロプリズムの価格を評価する際、産業用バイヤーは、コストの差が恣意的なものではなく、光学精度、製造の複雑さ、材料の選択に直接関係していることを理解する必要があります。


光学グレードと表面精度への影響

最も重要なコスト要因の 1 つは、表面精度と研磨グレードです。

より高級なマイクロプリズムには通常、次のような特徴があります。

  • 散乱を低減し、光学的透明性を向上させる 20/10 や 10/5 などの表面品質レベル

  • λ/10 までの平坦性制御により、光伝送中の波面歪みを最小限に抑えます。

  • 最大 ±10 秒角の角度公差制御により、コンパクトなシステムでの正確な光学的位置合わせを保証します

これらの公差には高度な研磨および計測システムが必要であり、製造コストが大幅に増加します。


材料の選択と光学性能のトレードオフ

ECOPTIK は、BK7 ガラス、溶融石英、CaF2、ZnSe、サファイアなどの特殊な赤外線または高透過基板を含むさまざまな光学材料を使用しています。

材料の選択は以下に影響します。

  • さまざまな波長範囲にわたる伝送効率

  • 環境変化下での熱安定性

  • 応力や振動に対する機械的耐久性

  • 原材料の複雑さと加工の難しさによるコスト構造

より高性能な材料はマイクロプリズムの価格を大幅に上昇させますが、優れた長期安定性と光学的信頼性を提供します。


コーティング技術と光効率

光学コーティングは、マイクロプリズムの性能において重要な役割を果たします。

コーティングレベルは以下に影響します。

  • 光界面での反射損失を低減することによる伝送効率の向上

  • 湿気、温度変化、摩耗に対する環境耐久性

  • 特定の波長アプリケーション向けのスペクトル性能調整

高度な多層コーティングにより、生産の複雑さは大幅に増加しますが、システム全体の効率は向上します。


製造歩留まりと精密加工コスト

マイクロスケールの光学部品には非常に厳密な製造管理が必要であり、小さな欠陥でも不合格となる可能性があります。

コスト要因には次のようなものがあります。

  • ミクロスケールの表面の超精密研磨加工

  • 厳しい公差要件による高い不合格率

  • 干渉法とCMM測定システムを使用した多段階検査

  • ミクロンレベルの精度が求められる組立位置合わせ工程

ECOPTIK の ZYGO および ZEISS 計測システムの使用により、高精度の検証が保証されますが、マイクロ プリズムの価格構造の背後にある複雑さも反映されています。


パフォーマンス階層の背後にあるエンジニアリングの違い

標準光学グレードシステム

これらのシステムはコスト効率を優先しており、通常、極端な精度が要求されない一般的な光学用途に使用されます。許容可能な性能を提供しますが、許容誤差の安定性は限られています。


高精度マイクロプリズムシステム

これらのシステムは、厳しい角度公差、高品位の研磨、最適化されたコーティングを備えています。これらは、高速ターゲット捕捉と安定したイメージングを必要とするプロのマイクロプリズムスコープアプリケーションで広く使用されています。


超精密光学系

これらは、医療内視鏡検査、LD とファイバーの結合、およびハイエンドの光学機器で使用される、最高のエンジニアリング層を表します。極めて高い表面精度、材料の純度、位置合わせの制御が必要です。


ECOPTIKのマイクロプリズムシステムの製造能力

ECOPTIK は、マイクロプリズム、球面レンズ、フィルター、光学アセンブリなどの精密光学部品を専門とする老舗の光学部品メーカーです。

同社のエンジニアリング上の強みには次のようなものがあります。

  • 0.2mmから5mmまでのマイクロスケールの光学部品の製造能力

  • マイクロプリズム構造で最大±10秒角の高精度角度制御

  • 高度な光学用途向けの 10/5 基準に達する表面品質管理

  • Schott、Corning、および特殊な赤外線光学基板を使用した材料統合

  • 干渉計と高度な計測システムを使用した完全な光学テスト機能

これらの機能により、ECOPTIK は産業用マイクロ プリズム スコープ システムと、極めて高い精度を必要とするハイエンド光学機器の両方をサポートできます。


マイクロプリズムスコープシステムの応用シナリオ

戦術およびスポーツターゲティングシステム

マイクロプリズム光学系は、速度と安定性が重要な性能要素である高速捕捉ターゲティングシステムで広く使用されています。


産業用光学アライメントシステム

測定精度を犠牲にすることなくコンパクトな光学的折りたたみが必要な精密アライメント機器に使用されます。


医療用内視鏡画像システム

マイクロプリズムにより、低侵襲イメージングデバイスでのコンパクトな光学ルーティングが可能になります。


光結合およびレーザーシステム

正確な光方向制御が不可欠な LD とファイバーの結合アプリケーションで使用されます。


結論

マイクロプリズムスコープの性能は、単純な光学倍率ではなく、プリズムの形状、光学面の品質、アライメントの安定性、耐環境性などの精密エンジニアリングによって決まります。同様に、マイクロプリズムの価格には材料コストだけでなく、安定した光学性能を達成するために必要な製造精度、コーティング技術、計測検証のレベルも反映されます。

高性能光学システムでは、コストと性能は切り離せません。精度の向上は、ターゲット捕捉速度の向上、低照度でのパフォーマンスの向上、機械的安定性の向上に直接つながります。

ECOPTIK は、高度な製造能力と精密な光学エンジニアリング システムを備えており、要求の厳しい医療、産業、光学機器環境で使用されるマイクロ プリズム テクノロジーの生産レベルの基盤となります。
