精密光学システムにおけるビームステアリングは、単に「光の方向を変える」ことではありません。これは、光路の形状を制御し、波面の完全性を維持し、位相歪みを最小限に抑え、さまざまな入射角や環境条件下で長期的なアライメント安定性を維持することを意味します。

レーザー計測、マシン ビジョン システム、干渉測定、科学機器、およびハイエンドの光学検査プラットフォームで働くエンジニアにとって、直角プリズムは何に使用されるのかという背後にある疑問は概念的なものではなく、構造的なものです。これは、ミクロン単位のビーム偏差が重要となる高精度システム内で光路がどのように構築されるかを定義します。

同様に、直角プリズムとミラーの比較は理論的な議論ではありません。これは、光損失、位相安定性、アライメント許容差、および長期的な校正の信頼性に直接影響を与える、システムレベルのエンジニアリング上の決定です。

この記事では、ビームステアリング機構、全反射挙動、コーティング設計の影響、高精度光学環境におけるシステム統合パフォーマンスに焦点を当て、直角プリズムシステムの光学工学的詳細を詳しく説明します。

また、ECOPTIK独自のエンジニアリング フレームワークである全内部反射路安定化および位相一貫性最適化システムも導入されており、複雑な光学アーキテクチャにおいて安定したビーム偏位精度と最小限の波面歪みを保証するように設計されています。

光路制御: 直角プリズムシステムが存在する理由

最新の光学システムは、直線伝播ではなく、制御されたビームステアリングに大きく依存しています。コンパクトな光アーキテクチャでは、スペースの制約とシステム統合要件により、信号品質を劣化させることなく正確な光リダイレクションが求められます。

直角プリズムは、次の 3 つの主要なエンジニアリング課題を解決するように設計されています。

• 複雑な機械を必要とせずに、正確な 90° のビーム偏向を実現

• 光フィードバック システムにおける安定した 180° 再帰反射ジオメトリ

• イメージングおよび測定システムにおける画像の向きの制御

表面反射物理学に依存する平面ミラーとは異なり、直角プリズムは内部幾何学を使用して、より構造的に安定した方法で光路を制御します。

直角プリズムビームステアリングの光学物理学

直角プリズムは、光が適切な角度でプリズムに入射すると、主に全内部反射 (TIR) によって機能します。

1. 全反射機構

光がプリズムに入射すると、

• 高屈折率光学ガラス中を伝播

• 臨界角を超える角度で内部境界に到達する

• 金属吸収によるエネルギー損失なしで全反射を受けます。

このメカニズムにより、次のことが可能になります。

• ほぼロスレスのビームリダイレクト

• 反射コーティングと比較して高い位相安定性

• 長期的な光学的信頼性の向上

2. 90°ビーム偏向原理

標準構成の場合:

• 入射ビームはプリズムの一方の脚に入ります

• 斜辺面で内部反射します

• 本来の方向に対して垂直に出ます（90°ずれ）

このジオメトリは次の分野で広く使用されています。

• レーザー光路折り曲げシステム

• 小型光学機器

• マシンビジョンの光学ルーティング

3. 光路安定性のメリット

ビーム偏差は表面反射率ではなく幾何学形状によって定義されるため、次のようになります。

• 角度安定性は再現性が高い

• アライメント感度が低下する

• 長期的なドリフトが最小限に抑えられます

これは、精密光学システムにおける重要な利点です。

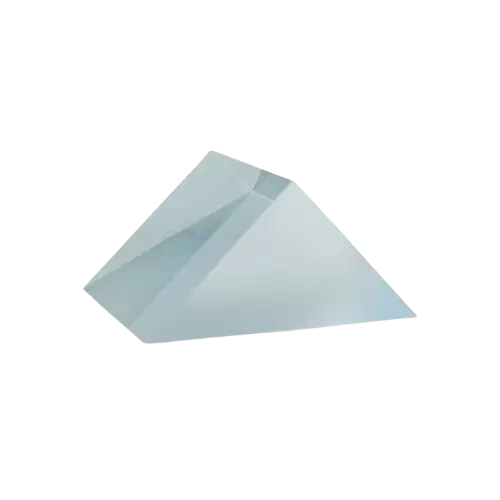

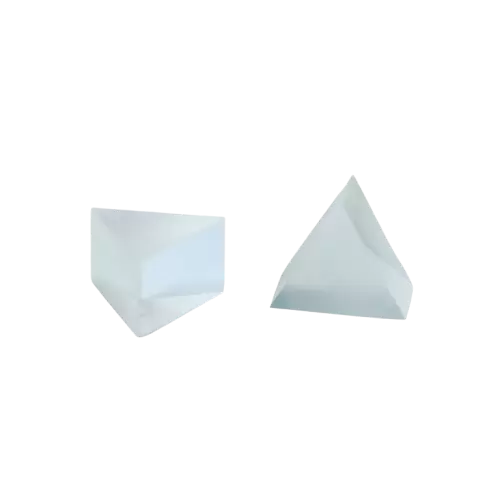

ECOPTIK 直角プリズム工学設計

ECOPTIK は、15 年間の光学製造の専門知識を活用して精密光学部品を製造しています。

直角プリズム システムは以下に基づいて構築されています。

• 光学グレードのK9ガラス

• 高い熱安定性を実現する溶融シリカ基板

• 超精密研磨（表面平坦度はλ/10レベルまで）

• 先進のコーティングシステム（Al+多層保護反射防止コーティング）

主要なエンジニアリング成果:

• 理想的な TIR 効率に近づく高い内部反射率

• 光学面全体にわたる最小限の波面歪み

• 機械的ストレスや熱的ストレス下でも安定した角度偏差

全内部反射路安定化および位相一貫性最適化システム

ECOPTIK のプリズム エンジニアリングにおける中心的な革新は、全内部反射経路安定化および位相一貫性最適化システムです。

このシステムは、高精度光学における最も重要な課題の 1 つである、多角度および長距離光伝播条件下での位相整合性とビームの一貫性の維持に対処します。

1. 光路安定化機構

システムは次のことを保証します。

• 可変入射条件下でも安定した内部反射角

• 構造の微細変形によって引き起こされるビームジッターの低減

• 複雑な光学アセンブリにおける長い経路のアライメント安定性の向上

エンジニアリングへの影響:

• 多要素システムにおけるビームステアリング精度の向上

• 産業用セットアップにおける校正頻度の削減

• 測定システムの再現性の向上

2. 位相一貫性の最適化

干渉計などの高精度光学システムでは、位相の安定性が重要です。

システムは以下を最小限に抑えます。

• 表面の欠陥によって引き起こされる位相シフト

• 内部反射境界による波面の歪み

• マルチプリズムシステムにおける累積位相誤差

エンジニアリングへの影響:

• 干渉測定精度の向上

• レーザーシステムにおけるより高いコヒーレンス維持

• 光学検出システムにおける信号ノイズの低減

3. 光路におけるエネルギー損失の最小化

吸収損失を引き起こす金属ミラーとは異なり、TIR ベースのプリズムは次のことを保証します。

• 最適な条件下でほぼゼロの反射損失

• 安定したエネルギー伝達効率

• 長い光路での信号劣化の低減

精密システムで使用される直角プリズムとは何ですか

直角プリズムが何に使用されるかを理解するには、その機能を実際の光学システム アーキテクチャにマッピングする必要があります。

1. レーザー測定システム

レーザー測距およびアライメント システムでは:

• プリズムにより安定したビーム折り曲げが可能

• 光学的劣化を起こさずにシステムの設置面積を削減

• 延長された経路にわたってビームのコヒーレンスを維持

2. 光学干渉法

干渉計システムでは:

• 位相の安定性は測定精度にとって重要です

• 直角プリズムにより位相ノイズの蓄積を低減

• 干渉縞の縞の安定性を向上させる

3. マシンビジョンシステム

産業用画像システムでは:

• コンパクトな光パス配線が可能

• 一貫した画像の向きを維持する

• マルチレンズシステムの光学歪みを軽減します。

4. 科学光学および実験光学

研究用途では:

• ビーム分割および再結合セットアップで使用されます

• マルチパス光学実験をサポート

• 安定した参照光アライメントを実現

5. 精密検出装置

ハイエンド検査システムでは:

• 振動下でも安定した光学アライメントを確保

• 高分解能測定システムをサポート

• 長期的な校正の安定性を向上

直角プリズムとミラー: エンジニアリングレベルの比較

直角プリズムとミラーの比較は、基本的に、内部全反射と表面反射という 2 つの光学物理原理の比較です。

1. 光損失のメカニズム

鏡：

• 金属または誘電体コーティングの反射に依存

• 吸収損失が発生します (コーティングの品質に応じて通常 1 ～ 10%)

• 塗装の経年劣化により経年劣化します

直角プリズム:

• 全反射を使用

• 適切な条件下ではほぼゼロの吸収損失

• コーティング劣化のない長期安定性（内面）

エンジニアリングの成果:
プリズムは、長い光路において優れたエネルギー効率を提供します。

2. 波面と位相の安定性

鏡：

• 表面コーティングにより位相シフトの変動が生じる

• コーティングの均一性と劣化に敏感

プリズム：

• バルク材料特性によって支配される相挙動

• より安定した波面伝播

エンジニアリングの成果:
干渉計および計測システムではプリズムが好まれます。

3. アライメント感度

鏡：

• 角度のずれに非常に敏感

• 精密システムでは頻繁な再校正が必要

プリズム：

• 幾何学的なビームステアリングによりアライメント依存性を軽減

• 時間が経っても機械的に安定する

4. システム統合の複雑さ

鏡：

• 正確な取り付けと角度調整システムが必要

• 追加の機械的サポートが必要

プリズム：

• 統合されたビームステアリングジオメトリ

• 光学システム設計アーキテクチャを簡素化

材料および製造工学

ECOPTIK は高性能光学材料を使用しています。

• ショット光学ガラス

• CDGM精密ガラス

• コーニング光学基板

• 熱安定性のための溶融シリカ

• 高耐久用途向けのサファイア

• 特殊なスペクトル システム用の CaF₂ / MgF₂

製造能力:

• ZYGO レーザー干渉計表面テスト

• ZEISS CMM 精密形状検査

• Agilent Cary 7000 UMS スペクトル分析

これらのシステムは次のことを保証します。

• サブ波長の表面精度

• 高い角度精度の一貫性

• バッチ間の光学均一性

コーティング技術と光学効率

高度なコーティング システムには次のものが含まれます。

• アルミニウム反射膜（Al）

• 多層誘電強化層

• 反射防止保護コーティング

コーティング機能:

• 必要に応じて反射率を強化します

• 表面散乱を低減します

• 環境耐久性の向上

アプリケーション駆動型エンジニアリングの使用例

レーザー測距システム

• 安定したビーム折りたたみ

• 長距離シグナルインテグリティの維持

光学計測装置

• 干渉位相安定性

• 高精度測定システム

マシンビジョン検査

• コンパクトな光ルーティング

• 安定したイメージング形状

科学研究光学

• マルチビーム実験装置

• 精密な光路制御

産業用オートメーションシステム

• アライメントフリーのビームステアリング

• 堅牢な長期稼働

意思決定の枠組み: 直角プリズム システムの選択

直角プリズムの用途、または直角プリズムとミラーのどちらを選択するかという観点から光学コンポーネントを評価する場合、エンジニアは以下を評価する必要があります。

1. 光効率の要件

• システム設計における損失耐性

• エネルギー節約のニーズ

2. 相安定性の要件

• 干渉計の精度レベル

• コヒーレンス保持要件

3. 機械的安定性の要件

• 耐振動性

• 長期にわたる配向安定性

4. システムの複雑さの制約

• 統合の簡素化

• 校正頻度

5. 動作環境条件

• 温度変化

• 耐湿性および耐汚染性

結論

直角プリズムは単純な反射コンポーネントではなく、高度な光学システムにおけるビーム形状、位相安定性、システムレベルの光学的完全性を定義する精密な光路制御要素です。

直角プリズムの用途を理解するには、直角プリズムをスタンドアロンのコンポーネントとしてではなく、光学システム アーキテクチャの構造要素として見る必要があります。同様に、直角プリズムとミラーの比較は、基本的に表面反射の物理と内部全反射の幾何学の間のトレードオフです。

ECOPTIK は、高精度研磨、高度なコーティング技術、全内部反射路安定化および位相一貫性最適化システムを通じて、要求の厳しい産業、科学、およびイメージング用途向けの非常に安定した光路制御ソリューションを実現します。

精密光学では、ミラーは光の方向を変えますが、プリズムは光学システム自体の構造を定義します。
