フッ化カルシウム（CaF2）結晶は、その独特な光学特性により、ハイエンド光学分野において不可欠な役割を果たしています。その主な利点は、深紫外線透過性と光学等方性（複屈折がない）にあり、複数の主要分野で好まれる材料となっています。主な応用分野は以下のとおりです。

1. 半導体リソグラフィー（コアアプリケーション）

適用シナリオ: DUV (深紫外線) および EUV (極紫外線) リソグラフィー マシン用の投影対物レンズおよび照明システム。

主な役割:

·深紫外線透過率: 主流の DUV リソグラフィー (ArF エキシマレーザー、193nm、KrF エキシマレーザー、248nm など) では、CaF2 はこれらの波長を効率的に透過できる数少ない材料の 1 つです (溶融シリカの透過率は 193nm 未満で急激に低下します)。

·複屈折収差の排除：光学的等方性はCaF2の核心的価値です。フォトリソグラフィーレンズはナノメートルレベルの解像度と極めて低い波面収差が求められ、材料の複屈折によって引き起こされる偏光状態の変化や収差は許容されません。CaF2の非複屈折性は、このために極めて重要です。

·熱安定性：一部のガラスと比較すると、高出力レーザー下におけるCaF2の熱レンズ効果は比較的制御可能です（熱膨張係数は高いですが、精密設計と材料の組み合わせによって管理できます）。

重要性：現代のハイエンドリソグラフィー装置のレンズは、数十枚の高度に研磨されたレンズで構成されています。その中でCaF2レンズは高い割合を占めており（特に193nmシステム）、ムーアの法則の継続を実現するための重要な材料の一つです。その純度と均一性は、極限まで（ppbレベルの不純物制御）求められています。

2. 紫外線分光法

応用シナリオ: UV 分光光度計、蛍光分光計、ラマン分光計 (UV 励起)、真空 UV 分光計などのコア光学部品。

主なコンポーネント:

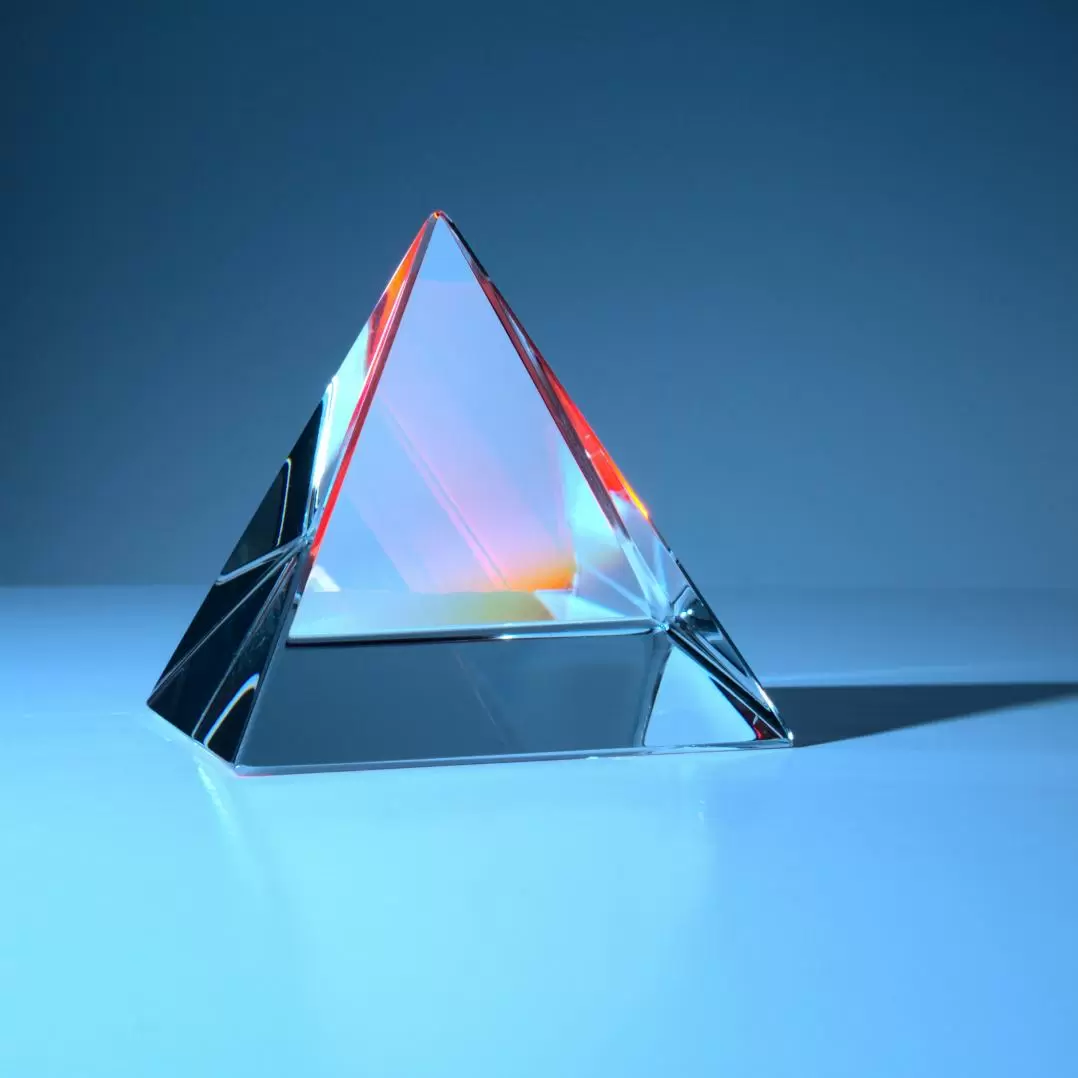

·プリズム: 分散要素として、特に 200nm 未満の波長 (190nm、185nm、または 150nm 程度) の分析では、CaF2 プリズムが石英ガラスの代替品となります。

·レンズ：深紫外線を集光・コリメートするために使用されます。

·ウィンドウ: 深紫外線を透過する必要があるサンプルセルまたは真空チャンバーの観察ウィンドウ。

·格子基板：透過型または反射型の格子の製造に使用されます。

利点: 広くて深い UV 透過ウィンドウ (最低 ~150nm) により、微量分析、生体分子 (DNA/タンパク質) の検出、半導体材料の特性評価などの短波長光のニーズを満たします。

3. 高出力/UVレーザーシステム

応用シナリオ: エキシマレーザー (ArF 193nm、KrF 248nm、F2 157nm)、一部の固体紫外線レーザー、フェムト秒レーザー用の光学コンポーネント。

主なコンポーネント:

・出力結合ミラー/キャビティミラー：高出力レーザーに耐え、高い透過率または反射率を維持する必要があります。

·集束/コリメートレンズ：ビーム整形に使用します。

·ウィンドウ:レーザーキャビティの密閉されたウィンドウ。

·プリズムペア/チャープミラー：パルス圧縮またはパルス拡張（分散特性を利用）に使用します。

利点:

ダメージ閾値が高い（比較的良好）。

深紫外線透過能力（特に 157nm F2 レーザーの場合、CaF2 がほぼ唯一の選択肢です）。

低い非線形屈折率（超高速レーザーにとって重要）。

非複屈折性により、レーザーの偏光状態とビーム品質を維持するのに役立ちます。

4. 精密顕微鏡

適用シナリオ: 特に研究グレードの顕微鏡:

紫外線顕微鏡: 解像度を向上させるために (解像度は波長に反比例します)、または特定の蛍光マーカーを励起するために紫外線を使用します。

偏光顕微鏡：光学部品自体の複屈折によって生じる誤った信号を排除する必要があります。

共焦点/超解像顕微鏡: ハイエンド対物レンズコンポーネント。

主要構成部品：対物レンズの前レンズ群、コンデンサーレンズ、特殊フィルター基板。

利点: 深紫外線透過により解像度が向上します。

光学的等方性により、画像の忠実度が保証され、偏光収差が回避されます。

5. 赤外線光学

応用シナリオ: 中赤外線 (MIR、約 2μm-8μm) 分光計、熱画像システム、レーザー誘導。

主なコンポーネント: レンズ、ウィンドウ、プリズム (分散要素として)。

利点: 2～8μmの波長範囲での透過率が良好(多くの赤外線ガラスよりも優れています)、化学的安定性が良好、吸湿性がほとんどありません(NaClやKBrなどのアルカリ金属ハロゲン化物結晶よりも優れています)。

制限: 赤外線帯域では最適または唯一の選択肢ではなく、BaF2、ZnSe、Ge などの材料との競合に直面しています。ただし、紫外線から赤外線までの広いスペクトル範囲や特定の機械的/化学的特性のバランスを取る必要がある場合には、依然として用途があります。

6. 天文機器

応用シナリオ: 宇宙望遠鏡のレンズ、高解像度分光計、校正プレート。

利点：広いスペクトル透過率（UVからIRまで）、優れた均一性、安定性（宇宙環境にも適しています）。非複屈折性は、偏光測定機器にとって特に重要です。

7. その他の特殊用途

エリプソメーター: 半導体薄膜の測定に使用される深紫外線エリプソメーターには、CaF2 ウィンドウとレンズが必要です。

シンクロトロン放射ビームライン: 極端紫外線/X 線放射の透過を必要とする窓または屈折光学素子 (その低い屈折率を利用)。

フォトマスク保護フィルム: (歴史的には研究されているが主流ではない)。

CaF2の主な利点の要約

1. 深紫外線透過の王者：透過下限は150〜160nm（超高純度結晶）に達し、石英ガラス（約180〜190nm）以下のギャップを埋めます。

2. 複屈折なし: 立方晶系、光学的等方性、偏光制御と収差除去に重要(特にフォトリソグラフィーと精密顕微鏡検査)。

3. 広いスペクトル: 真空紫外線 (VUV)、紫外線 (UV)、可視光 (VIS) から中赤外線 (MIR) までの連続透過ウィンドウをカバーします。

直面した課題と限界

非常に高いコスト: 大型で均一性が高く、超高純度で欠陥のない光学グレードの単結晶を成長させることは、非常に困難でコストがかかります。

機械的特性:

・硬度が低い（モース硬度4）：傷がつきやすいので、加工、洗浄、組み立ての際には細心の注意が必要です。

· 強いへき開性：{111}面に沿ってへき開破壊を起こしやすいため、設計・加工時に結晶方位を考慮する必要があります。

・熱性能：熱膨張係数は比較的高く（約19 × 10⁻⁶/K）、熱伝導率は平均的（約9.7 W/m · K）です。熱負荷の高い用途では、熱の影響を慎重に管理する必要があります。

・加工の難しさ：柔らかく脆く、割れやすいため、研磨、研磨、コーティングがガラスよりも困難です。

結論

CaF2は、ハイエンド光学分野、特に深紫外線帯域や複屈折の除去が求められる重要用途における戦略材料です。高コストで加工が難しいにもかかわらず、深紫外線透過率と光学的等方性という独自の利点により、半導体リソグラフィー（現代のチップ製造を支える）、最先端の分光分析、高出力紫外線レーザーシステム、精密イメージングなどの分野で不可欠な材料となっています。EUVリソグラフィーなどの短波長化と高精度化に向けた技術の発展に伴い、高品質のフッ化カルシウム結晶の需要は今後も続くでしょう。
