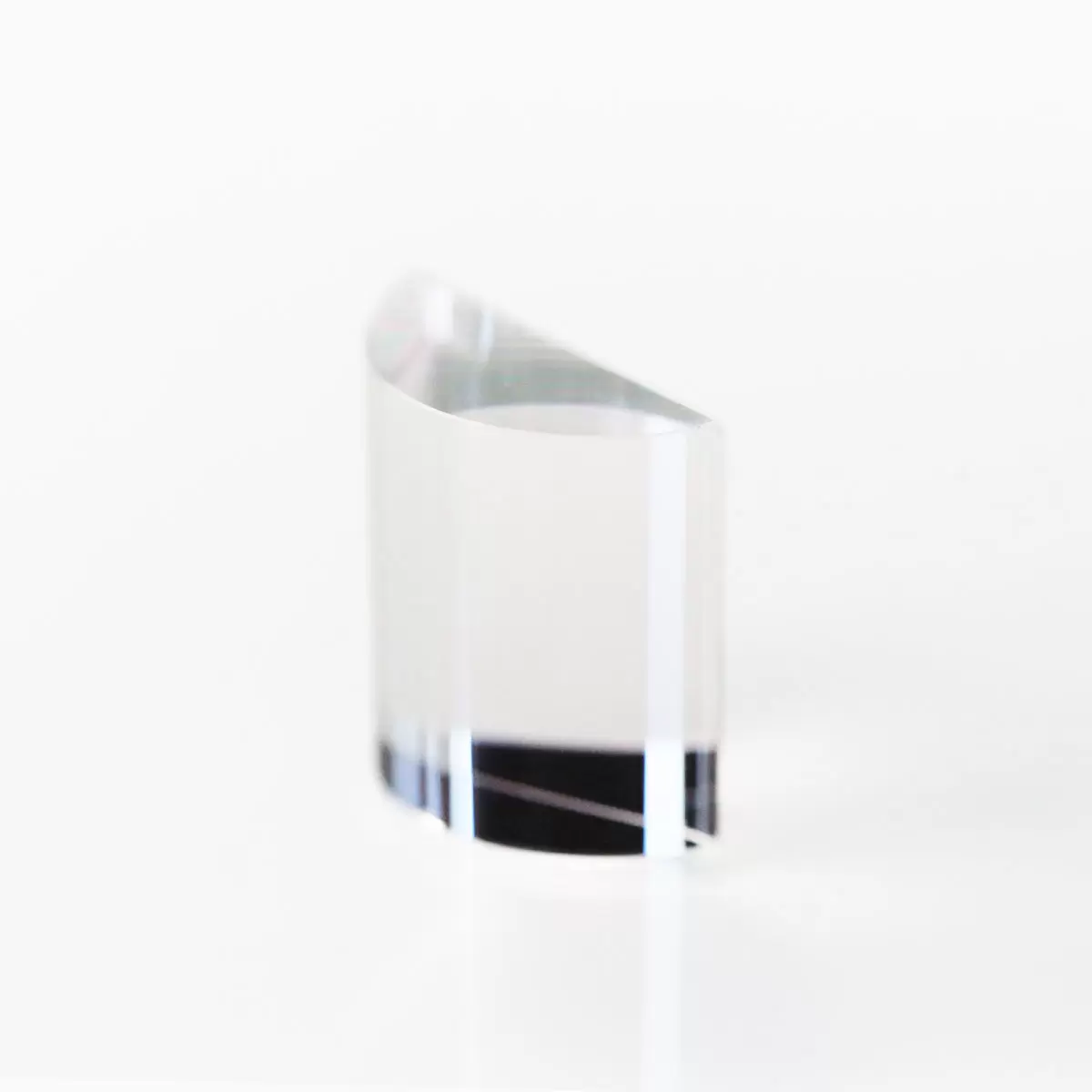

円筒鏡は特殊な光学部品であり、その動作原理と応用範囲は従来の球面鏡とは大きく異なります。以下では、その中核原理と主な用途について詳しく説明します。

Ⅰ. 円筒鏡の動作原理

円筒鏡の核となる特徴は、その表面形状です。一方の方向は円筒面（曲率を持つ）で、もう一方の垂直方向は平面（曲率を持たない）です。この非対称構造により、2つの直交方向における光線の挙動は全く異なります。

1. 曲率方向（子午線方向）

-凸面円筒鏡: 平行光が入射すると、光を線に圧縮するのと同様に、光は点ではなく焦点線に焦点を合わせます。

-凹面円筒鏡: 点光源から放射された光は平行な光帯に分散されます。

-原理：屈折の法則（スネルの法則）に従い、曲率方向の光線は偏向し、焦点距離は曲率半径と物質の屈折率によって決まります。

2. 平面方向（矢状方向）

・光が平面を通過するとき、光は逸れることはなく（平らなガラスを通過するのと同じ）、光の収束や発散の状態は変化しない。

3. 画像特性

- 点光源 → 直線として結像（ラインフォーカス）

-円形スポット→楕円形または線形スポットに変形可能。

- 重大な非点収差の導入：子午面と矢状面の間の焦点の分離。

Ⅱ. コアアプリケーション領域

円筒ミラーは単方向の光操作機能を備えているため、次の分野では欠かせないものとなっています。

1. レーザー加工と製造

・レーザー切断・マーキング：円形のレーザービームを細い線状のスポットに圧縮（エネルギー密度を高める）し、ガラス、シリコンウエハ、金属などの精密加工に使用します。

-表面処理: レーザー焼入れ、クラッディング、アニーリング用の均一な線状光スポットを生成します。

-ビーム成形: 複数の円筒形ミラーを組み合わせてガウスビームをフラットラインの光スポットに変換し、処理の均一性を向上させます。

2. 光学イメージングと検出

-ラインスキャンイメージングシステム：

-円筒ミラーは光源を線状照明にコリメートし、リニアアレイカメラと組み合わせて対象物を高速でスキャンします（組立ラインでの製品検査や紙幣の偽造防止など）。

- 用途: LCD パネルの欠陥検出、印刷品質の監視、ドキュメント スキャナー。

-3D センシング: 構造化光投影で線形レーザー パターンを生成します。

3. ディスプレイと照明技術

-レーザープロジェクター：レーザーダイオードから放射される楕円形の光点を長方形の均一な光に成形します。

-レーザー ディスプレイ: マイクロ レンズ アレイと組み合わせて、光照射野の分布を最適化します。

-バーコードスキャン: 回転する円筒形のミラーがバーコード領域をカバーするスキャンラインを生成します (従来のレーザースキャンガン)。

4. 生物医学および科学機器

-フローサイトメーター：レーザーを薄いシート光（厚さ約10μm）に焦点を合わせ、流れる細胞に照射して蛍光を励起します。

-共焦点顕微鏡: ラインフォーカススキャンサンプルを生成して、イメージング速度を向上させます。

- 光干渉断層撮影 (OCT): ライン照明モードによりモーションアーティファクトが低減されます。

5. 分光法と光学系

- 分光計: コリメートされたスリット光源または検出器に集中した分散光(凹面格子分光計など)。

- 非点収差補正: 球面レンズによって生じる非点収差を補正します (逆円筒ミラーが歪みを打ち消します)。

Ⅲ.主な設計ポイント - パラメータと説明

-方向の調整: 曲率の方向は、アプリケーションの要件 (材料の表面に対して垂直である必要があるレーザー切断など) と厳密に一致する必要があります。

- 組み合わせて使用​​: 直交して配置された 2 つの円筒形ミラーは、X/Y 方向の光路を独立して制御できます (例: レーザー ビームの拡大 + 焦点合わせ)。

- 材料の選択: 紫外線用途にはフューズドシリカ、赤外線用途にはシリコン/ゲルマニウム、可視用途には BK7 ガラス。

-コーティング要件: 反射防止フィルム (反射損失の低減)、高反射率フィルム (反射円筒鏡)、または金属フィルム (レーザー高出力耐性)。

- 収差管理: 非点収差を減らすには、曲率を最適化するか、非球面円筒ミラーを使用する必要があり、高精度システムでは球面ミラー補正の組み合わせが必要です。

要約

一方向の光学的操作能力を持つ円筒ミラーは、光エネルギーを線形分布に圧縮する必要がある場面において不可欠な存在です。産業用レーザー加工からバイオメディカルイメージング、そして民生用電子機器（スキャナー、プロジェクター）に至るまで、その核となる価値は以下のとおりです。

1. 効率的なビーム成形（円→線/楕円）

2. 1次元高解像度操作（ラインスキャン/ライン照明）

3. システム統合の柔軟性（複雑な光路を実現するための直交組み合わせ）。

曲率方向、焦点距離、コーティング方式を正しく選択することが、パフォーマンスを最大限に引き出す鍵となります。
