1、テラヘルツ（THz）技術の概要

テラヘルツ波とは、マイクロ波と赤外線の中間に位置する、0.1～10 THz（波長30μm～3mm）の周波数範囲を持つ電磁波を指します。かつては技術的な制約から「THzギャップ」と呼ばれていました。その主な特徴は以下のとおりです。

（１）光子エネルギーが低い：ミリ電子ボルトレベルのみで電離放射線の危険がなく、生物の生体検出に適している。

（２）強い浸透性：プラスチック、セラミック、布地などの非極性材料を透過しますが、金属を強く反射し、水分子に強く吸収されます。

（３）分子指紋スペクトル：有機高分子（DNAや爆発物など）の振動・回転エネルギー準位はTHz帯域にあり、物質の組成を識別できる。

（４）高解像度：空間解像度はサブミリメートルレベル（タンク表面の傷を3.5cmで検出するなど）、時間解像度はピコ秒レベルに達します。

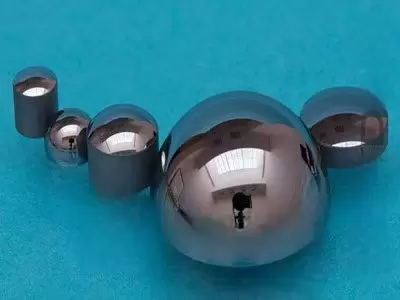

2、高抵抗ゾーン溶融シリコン（HRFZ Si）スーパー半球レンズの特徴と技術原理

材料特性

-高抵抗率（> 1 kΩ·cm）：ゾーン溶融法によって精製され、不純物濃度<10 ¹² cm ⁻ ³、テラヘルツ帯域での自由キャリア吸収が大幅に減少し、透過率は> 50%（1 THz）です。一方、通常のシリコンはキャリア吸収により透過率< 20%です。

- 広帯域透過率：0.1～1000 μm（近赤外線～ミリ波）をカバーし、特に0.35～2.5 μmでは透過率が85%を超えます。

-高屈折率（n≒3.45）：テラヘルツ波の集光効率を最適化し、光結合能力を高めます。

光学構造設計

-超半球面曲率：曲率半径が半球面よりも大きいため、集光角度が大きくなり、焦点距離が短くなり、球面収差が低減します。

-波面制御：従来のレンズでは二次集束のために放物面鏡を装備する必要がありましたが、超半球構造では発散球面波を小角度円錐波（発散角34°）に直接収束できるため、光路が簡素化されます。

技術的なボトルネックと改善

-反射損失: シリコンと空気の界面は反射率が高く、透過率を 90% 以上に高めるには、テラヘルツ高透過率フィルム (ポリ (p-キシレン) など) でコーティングする必要があります。

-統合された代替品: 新しい誘電体メタサーフェス レンズ (高抵抗シリコン マイクロ ピラー アレイで構成) の厚さはわずか 150 μm で、アンテナ表面に直接統合され、従来の大きなレンズを置き換えます。

3、応用分野

（１）テラヘルツ波の結合と透過

-アンテナ統合：光伝導アンテナ（PCA）の結合素子として、発散球面波を準平面波に集束し、信号伝送効率を向上させます。

-光ファイバー通信：THzファイバー端面レンズに使用され、インターフェース反射損失を低減し、6G衛星通信（理論速度10GB/秒）をサポートします。

（２）高解像度画像

- セキュリティ チェックと品質検査: プラスチックや紙を貫通してパッケージ内の爆発物や薬物を検出します (THz 指紋ライブラリと組み合わせて)。

- バイオメディカル：虫歯の早期発見（X 線に比べて 80% の精度向上）、皮膚がん組織の特定。

-軍事探知: 塵や煙の環境で偽装されたターゲットを識別し、壁貫通レーダーを通じて人間の活動を検出します。

（３）天文学と科学研究

-宇宙の炭素分子や水分子などのTHz放射を検出し、地上観測のギャップを埋めます。

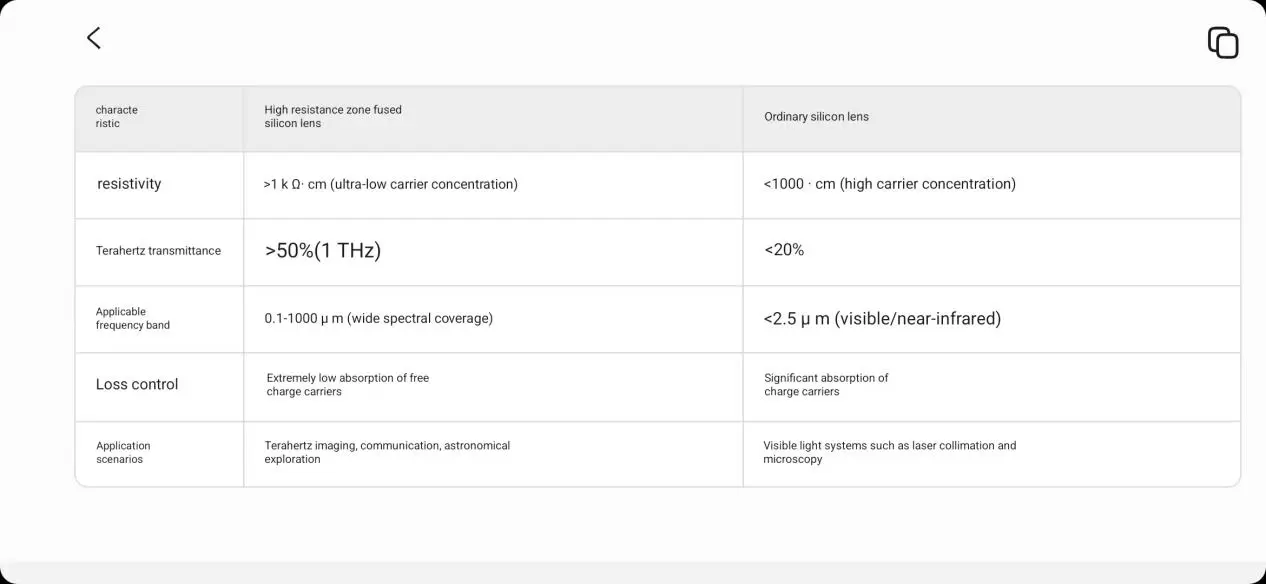

4、通常のシリコン超半球レンズとの違い

主な違い:

高抵抗シリコンはゾーン溶融によって精製され、不純物が低減されますが、通常のシリコン（CZ成長など）には損失を悪化させる酸素や炭素の不純物が含まれています。その高い抵抗率はテラヘルツ波の吸収を直接抑制しますが、通常のシリコンではキャリア濃度が高いため透過率が急激に低下します。

 要約

テラヘルツ技術は、その確実な透過性と分子指紋認識能力により、イメージング、通信、軍事分野において大きな可能性を秘めています。コア光学部品である高抵抗溶融シリコン超半球レンズは、低損失材料と超半球構造により、テラヘルツ波の効率的な結合問題を解決します。今後のトレンドとしては、以下のことが挙げられます。

-統合: メタサーフェス レンズは従来のバルク光学系に取って代わり、チップ レベルの THz システムを実現します。

-インテリジェンス: AI を組み合わせて画像処理アルゴリズムを最適化します (三星堆文化遺跡の 3D 再構築など)。

-多機能: 調整可能なレンズにより、生体内生物学的検出や 6G 動的ビーム制御などのシナリオで THz の応用範囲が広がります。
