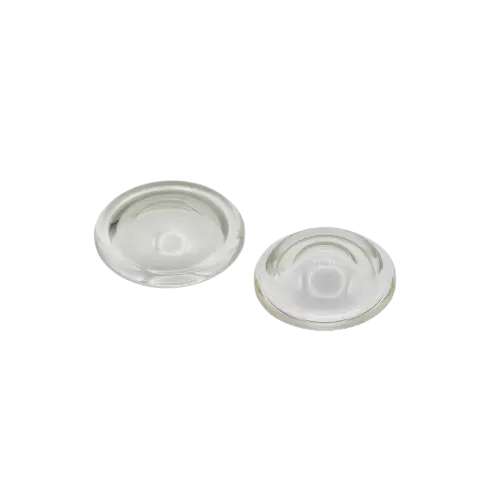

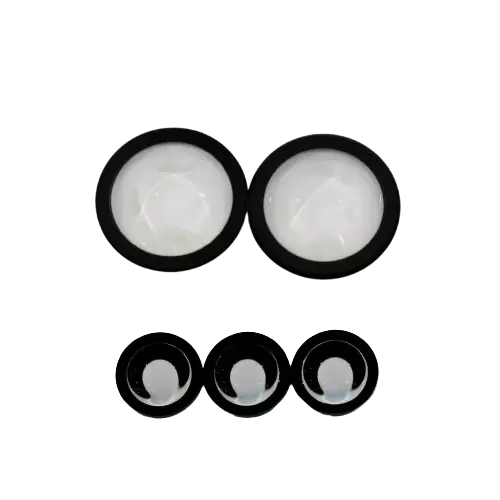

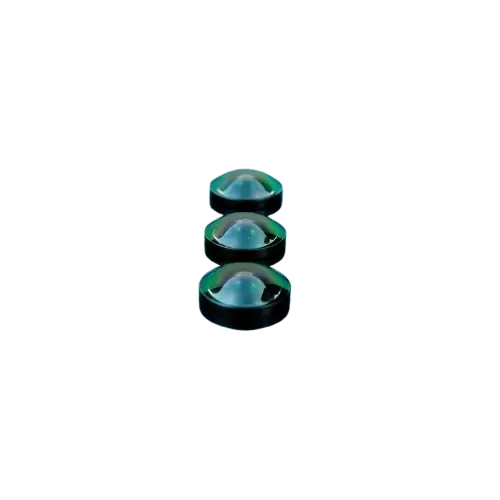

高精度金型で光学ガラス材料を一括成形する精密成形技術を用いることで、高性能な非球面レンズを低コストで大量生産することができ、諸収差を効果的に補正し、光学系のサイズと重量を大幅に低減することができます。
Corrects spherical aberration, improving spot quality and image sharpness.
RMS 20nm
High thermal stability, resistant to chemical corrosion, UV resistant, and long lifespan.
High initial mold investment and high sample price; low unit cost and high production efficiency in later mass production.
| アイテム/直径(mm) | 2-7 | 7～15歳 | 15～24歳 | 24～35歳 | 35-800 | 述べる | |||
|---|---|---|---|---|---|---|---|---|---|
| PV | 0.6μm | 0.8μm | 1μm | 1.2μm | 2～5μm | 非球面エッジの接線角が重要な要素 | |||
| 最適なPV | 0.2μm | 0.3μm | 0.4μm | 0.6μm | 1～3μm | ||||
| として | 0.15μm | 0.2μm | 0.3μm | 0.5μm | - | ||||
| 中心厚さ公差 | ±3μm | ±5μm | ±10μm | ±15μm | ±15μm | ||||
| たわみ許容度 | ±5μm | ±10μm | |||||||
| 外 | ルーティーン | ±3～5μm | ±5μm | ±5～10μm | ±10μm | ±10μm | 外径加工技術が鍵 | ||
| 直径許容差 | サイドカット | 高精度 | 中精度 | 商業的な精度 | |||||
| ±0.03 | ±0.05 | ±0.1 | |||||||
| 傾き | 高精度 | 中精度 | 商業的な精度 | ||||||
| 60インチ | 90インチ | 120インチ | |||||||
| S1-S2 偏心 | 3μm | 3～5μm | 5～7μm | 10μm | 15μm | ||||
| 外観レベル | 40/20 | 40/20 | 80/50 | 80/50 | 80/50 | 素材が重要な要素 | |||
| 60/40 | 60/40 | 60/40 | 60/40 | ||||||
