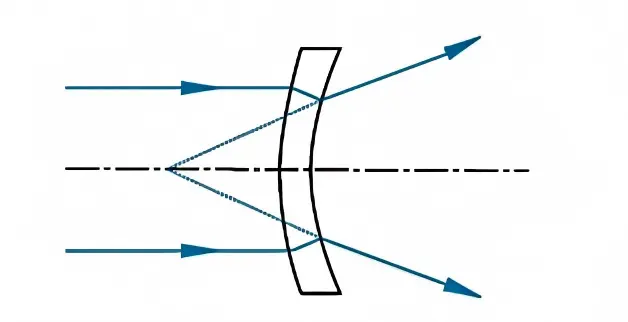

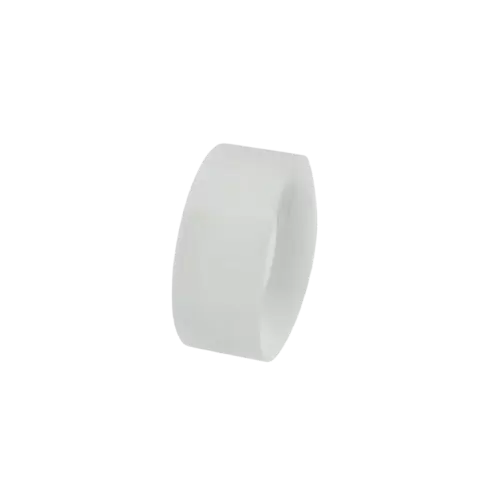

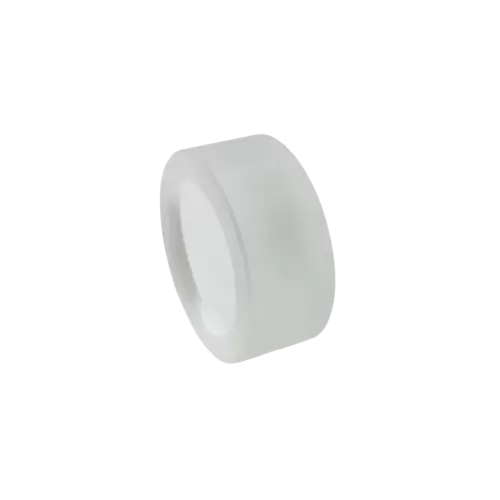

メニスカスレンズは、片面が凹面、もう片面が凸面であり、三日月のような形状をしています。2つの光学面が同じ方向に曲がることが主な特徴です。ECOPTIKは、正と負の焦点距離の両方でメニスカスレンズを提供しています。その真価は、個々の結像性能ではなく、システム全体の球面収差とコマ収差を効果的に低減し、画像の鮮明さと忠実度を向上させることにあります。
| 材料 | 光学ガラス/石英ガラス/サファイア等 |
|---|---|
| 直径 | 2mm～300mm |
| 直径公差 | ±0.05mm(≤50mm) |
| ±0.1mm(＞50mm) | |
| 焦点距離 | -50mm～-2000mm |
| 焦点距離許容範囲 | ±0.2%（＜10mm） |
| ±0.5%（＜10mm-1000mm） | |
| ±1%（＞1000mm） | |
| 中心の厚さ | 2mm～20mm |
| 表面品質 | 60/40、40/20、20/10 |
| 表面精度 | λ/2～λ/10@632.8nm、532nm |
| クリアアパーチャ | 掘削直径の85%以上 |
| 中心化 | <3分角～30秒角 |
| コーティング | お客様のご要望に応じて |
