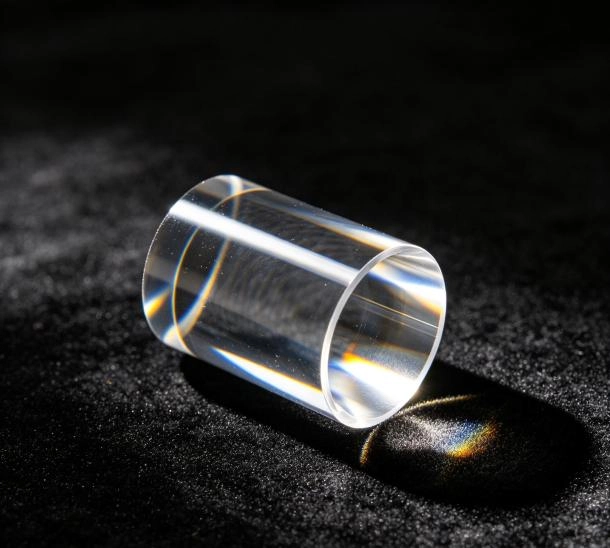

円筒レンズは、レーザービーム整形やアナモルフィックイメージングからライトシート顕微鏡やレーザーレーダーシステムまで、重要なアプリケーションを支える現代の光学システムに不可欠なコンポーネントです。回転対称性を持ち、あらゆる方向に均一に光を集束する球面レンズとは異なり、円筒レンズは1つの軸にのみ曲率を持ち、直交軸では平面を保ちながら、光を正確な直線に収束または発散させます。この独自の非対称形状は、一次元光制御を必要とするアプリケーションにおいて比類のない価値をもたらしますが、製造と計測において大きな課題も生じさせます。特に、球面光学のテストにおける長年のゴールドスタンダードである標準的な球面干渉法は、円筒レンズに適用すると不十分な場合が多く、不正確な測定、品質管理の低下、そしてコストのかかる非効率な生産につながります。精密光学部品の大手メーカーであるECOPTIKは、長年にわたり円筒レンズの研究開発、製造、テストに取り組んでおり、その実績は標準的な球面干渉法の限界を明確に示しつつ、業界に効果的なソリューションを提供してきました。

根本的な問題は、球面干渉計の回転対称性と円筒レンズの非対称性との間の根本的な不一致にある。球面干渉計は、球面レンズの360°曲率に完全に一致する球面参照波面を投影することで動作し、全開口の高精度波面解析を可能にする。この同じ技術を円筒レンズに適用すると、球面参照波面は円筒面の狭い線プロファイルと交差するだけで、開口部全体を照らすことはない。この部分的なサンプリングでは、円筒の全長と全幅にわたる重要な表面偏差、例えば中空間周波数のうねり、エッジのロールオフ、軸方向のねじれといった欠陥を捉えることができない。これらの欠陥は、レンズが光をシャープで均一な線に集光する能力に直接影響を与える。半導体検査、ハイエンドレーザー加工、生体医療画像処理向けのハイエンドカスタム円筒レンズに注力するECOPTIKにとって、この制約はかつて製品精度の向上を阻害していた。生産初期段階において、同社は円筒レンズの検査に標準的な球面干渉計を使用すると、一軸屈折力や表面形状などの主要指標に誤差が生じやすく、不必要な不良品や再加工コストが発生することを発見した。

幾何学的ミスマッチに加え、標準的な球面干渉法では、固有の収差や干渉縞のアーティファクトが発生し、真の表面誤差が隠蔽されます。円筒などの非球面を検査する場合、この手法では円筒球面収差（CSA）が発生し、干渉縞が不規則で不均一なパターンに歪みます。このような歪んだ干渉縞によって、真の製造上の欠陥と検査によって生じたアーティファクトを区別することがほぼ不可能になり、結果として、合格した部品を不合格にしたり（不良率の上昇）、不良な部品を合格にしたり（最終システムの性能低下）といった誤判定につながります。さらに、干渉計のビームが円筒面に斜めに入射すると、スケールファクター（干渉縞パターンと実際の波面誤差の変換係数）が変化し、定量的な不正確さが生じます。この不正確さは、レンズのF値が小さくなるにつれて（つまり、より高速でコンパクトな光学系ほど）悪化します。光学設計、精密冷間加工、コーティング、試験、組み立てまでを網羅する完全な産業チェーンを持つECOPTIK社は、レーザーレーダーシステム用円筒レンズの製造において、この問題を深く認識していました。同社の技術チームは、標準的な球面干渉法で生成されるCSAが表面のうねりの誤判定につながることが多く、自動運転車用レーザーレーダー部品の厳しい精度要件を満たすことが困難であることを発見しました。

アライメントの複雑さは、円筒レンズの検査における標準的な球面干渉計の限界をさらに悪化させる。回転対称性のためアライメントが最小限で済む球面レンズとは異なり、円筒レンズは湾曲した軸を干渉計の検出器アレイに正確にアライメントする必要がある。これは「クロッキング」と呼ばれる重要なステップである。わずか数分角のずれでも干渉縞パターンが傾き、一軸パワー、ウェッジ、センタリングなどの重要な仕様の測定結果が損なわれる可能性がある。球面干渉計にはこのアライメントを最適化するための自動化ツールがないため、手動での調整が必要となり、人的ミスが発生し、測定の再現性が低下する。大量生産においては、この非効率性はスループットと品質の一貫性に直接影響を与える。なぜなら、各レンズのアライメントには時間がかかり、オペレーターの技量に依存するからである。

これらの問題をさらに複雑にしているのは、標準的な球面干渉計では円筒レンズ特有の仕様を正確に測定できないという事実です。球面レンズは球面パワーと全波面誤差に基づいて評価されますが、円筒レンズでは異方性パラメータ、すなわち一軸パワー（有効方向の曲率）、表面形状（平面方向の理想的な円筒からのずれ）、および軸方向のねじれ（レンズ端に対する円筒軸の回転）を正確に測定する必要があります。これらのパラメータは、レーザービームの円形化、ライトシート生成、高エネルギーレーザーシステムなどの用途における性能を保証するために不可欠ですが、球面干渉計ではこれらを確実に定量化することはできません。このギャップにより、メーカーはレンズが対象用途で意図どおりに機能するかどうかを検証できず、現場での故障や高額な再加工のリスクが高まります。

これらの制約に対処するため、ECOPTIKは継続的にカスタマイズされたソリューションを開発しています。ECOPTIKは、標準的な球面干渉計における局所サンプリングの問題を解決するだけでなく、円筒レンズの異方性パラメータを精密に測定できる高度な測定システムを導入し、半導体検査や高エネルギーレーザーシステムなどの分野で製品が高精度の要求を満たすことを保証しています。最後に、ECOPTIKは精密加工技術における深い専門知識を活用し、生産、測定、最適化を含む円筒レンズ製造のクローズドループシステムを構築しました。同社は、CNC加工センター、精密研磨機、干渉計などの国際的に先進的な設備を備え、ISO9001品質マネジメントシステムを厳格に遵守しています。特殊な測定ソリューションを精密製造能力と統合することで、ECOPTIKは円筒レンズの不良率を低減しただけでなく、表面精度、低表面粗さ、高損傷許容閾値などの主要指標で業界をリードする性能を達成し、生産効率を向上させています。

結論として、標準的な球面干渉法は、形状の不一致、固有の収差、アライメントの難しさ、仕様範囲の制限などにより、円筒レンズの測定と製造には不向きです。国内精密光学業界のリーダーであるECOPTIKは、標準的な球面干渉法への依存を捨て、円筒レンズの特性に合わせた特殊な計測ソリューションを採用することによってのみ、メーカーが技術的なボトルネックを打破できることを証明してきました。自動運転車のレーザーレーダーからAR/VR光学、高エネルギーレーザーシステムに至るまで、新興技術における高性能円筒レンズの需要が高まるにつれ、特殊な計測ツールへの投資はもはや選択肢ではなく、必要不可欠なものとなっています。ECOPTIKは、産業チェーン全体の優位性と豊富なカスタマイズ経験を活かし、円筒レンズの製造と測定分野の研究をさらに深め、世界中の顧客に高精度・高信頼性の円筒レンズ製品とワンストップの光学ソリューションを提供するとともに、グローバルパートナーと協力して光学産業の発展を促進していきます。
