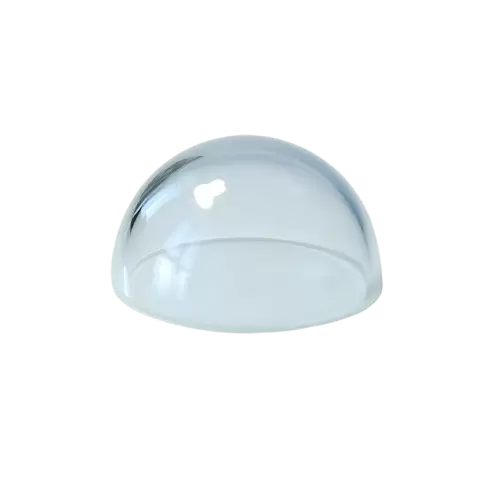

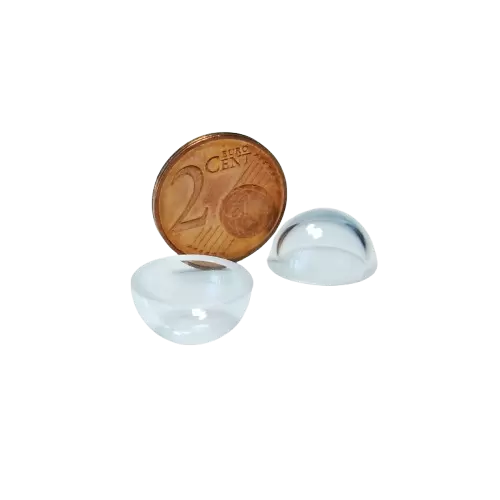

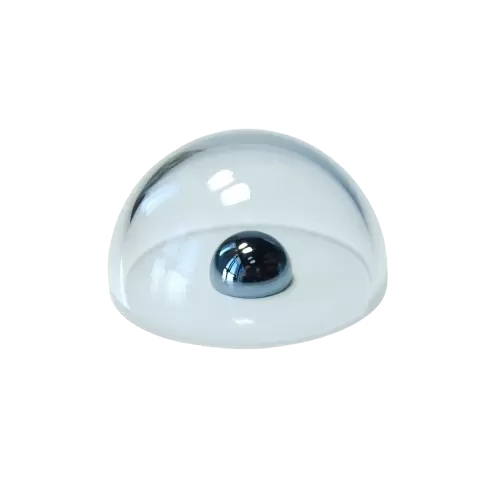

これは光学グレードのガラスで作られた、精密な半球形の保護窓です。単なるガラスドームではなく、光学用途向けに特別に設計されており、厳しい光学性能要件を満たす必要があります。
Optical glass such as K9, fused silica, sapphire, MgF2, silicon (Si), ZnSe, ZnS, etc. These materials possess high transmittance, low absorption, low scattering, uniform refractive index, and specific dispersion characteristics.
Precisely hemispherical. The machining precision of the center and radius of curvature of the sphere is extremely high.
The surface is precision polished to an optical grade of 10-5 to ensure image quality and reduce scattering and aberrations.
An AR coating is typically applied to the concave surface to maximize the transmittance of specific wavelengths of light (e.g. visible light) and reduce reflection loss.
| 基板材料 | K9(CDGM)、サファイア、Si、MgF2、N-BK7、N-BK10、コーニング7980、JGS1、ボロフロート33、ZnSe、ZnSなど | 表面品質 | 60/40、40/20、20/10、10/5 |
|---|---|---|---|
| 寸法 | 6mm-350mm | 表面フリンジ | 10(5)-3(0.5) |
| 厚さ | 0.5mm～30mm | コーティング | 反射防止（AR）コーティングまたはお客様のご要望に応じて |
| 厚さ | 通常±0.1mm、最高±0.02mm | ECOPTIKの年間生産能力 | 30万個以上 |
