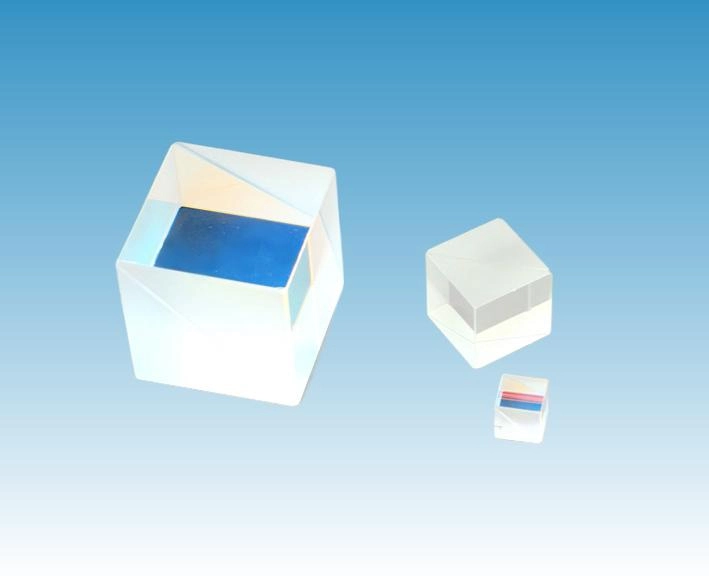

立方体分光プリズムは、特殊な幾何学的形状と光学特性を備えた光学部品であり、通常、スペクトル分析、屈折、または光の伝播方向の変更に使用されます。その構造設計と機能により、光学システム、特に分散または分光アプリケーションで特定の光学効果を達成することができます。以下は、キューブ ビーム スプリッターの構造の詳細な紹介です。

1. 構造的特徴

3 つの光学面: 立方体ビーム分割プリズムの各面は、入射光を反射または屈折できます。実際の用途では、これらの表面間の角度は通常、特定の光学要件を満たすために 90 度または他の特定の角度になるように設計されます。反射と屈折の原理: 入射光が立方体のビーム分割プリズムを通過すると、複数の屈折と反射が起こります。それぞれの屈折と反射によって光の方向が変化し、光は特定の経路に沿って伝播します。

分散特性: ビーム分割の応用では、プリズムの材質とその表面角度が光の分散効果を決定します。異なる波長の光がプリズムを通過すると、それらの伝播速度が異なるため、スペクトルが分離されます。

2. 動作原理

立方体ビーム分割プリズムの動作原理は、光の屈折と分散に基づいています。入射光は第 1 面を通過し、プリズムの内部に入ります。プリズムに入射した光は、プリズム内の物質によって屈折し、方向を変えます。光がプリズムの複数の面を通過するとき、その経路は屈折と反射を繰り返し、最終的には反対側からプリズムから出ます。

3. スペクトル分離

立方晶回折格子を使用すると、白色光をさまざまなスペクトル成分に分解できます。分散効果により、異なる波長の光が異なる角度で回折格子から放射され、スペクトルを形成します。一般に、より短い波長の光 (紫色や青色の光など) はより多く屈折しますが、より長い波長の光 (赤色の光など) はより屈折しません。

4. アプリケーション

スペクトル分析: 分光計で使用され、白色光をさまざまな波長の光に分解し、さまざまな波長の光の分析と測定を容易にします。光学機器: 光学機器では、光の方向を正確に制御したり、光を分割したり、光線の経路を調整したりするために使用されます。レーザー システム: レーザー システムでは、レーザーの方向を制御したり、レーザー ビームを分離したりするために立方体ビーム分割プリズムが使用されます。科学実験: 実験、特に物理学および化学分析では、プリズムはさまざまな波長のスペクトルを分析したり、光学特性テストを実施したりするために使用されます。
