従来の単レンズは多くの光学システムに対して引き続き有効ですが、光学モジュールが狭い領域内で複数の集束、結像、またはビーム制御機能を必要とする場合、その物理的なサイズと限られた統合が制約となります。マイクロ レンズ アレイは、1 つの比較的大きな光学素子を、多数のマイクロメートル スケールのレンズ ユニットを含む正確に配置された表面に置き換えることによって、この制限に対処します。

しかし、光学部品の購入者にとって、マイクロ レンズ アレイ シートの選択は、単に最小のレンズを選択したり、単価を比較したりするだけの問題ではありません。レンズの口径、エンボスの深さ、ピッチ、アレイ密度、基板の材質、屈折率、表面精度、製造の一貫性はすべて、光学的な結果と最終的な見積もりに影響を与えます。適切な仕様は、アレイが光学システムの他の部分とどのように相互作用するかによって決まります。

マイクロレンズアレイ構造が光学性能を決定する仕組み

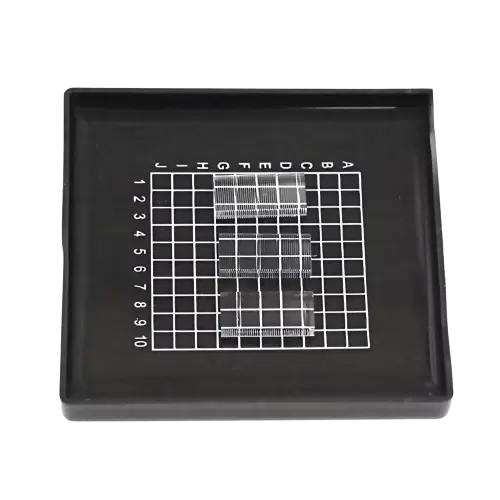

マイクロレンズ アレイは、それぞれがマイクロメートル スケールの開口部とエンボス加工された深さを備えた多くのレンズ ユニットで構成されています。個々のレンズレットは小さいですが、数千またはそれ以上の光学ユニットが同じシート上で動作できます。これにより、従来の個別のレンズでは達成が困難であった高レベルの光学的統合がコンポーネントに与えられます。

各小型レンズの基本的な形状によって、入射光の向きがどのように変更されるかが決まります。開口部またはレンズ直径は各ユニットの有効光学領域に影響を与えますが、エンボス加工の深さと表面プロファイルはレンズの曲率に影響を与え、したがってその集束動作に影響を与えます。レンズピッチは隣接する小型レンズ間の距離を決定し、アレイ密度に直接影響します。

これらのパラメータを独立して考慮することはできません。たとえば、レンズピッチを小さくすると、固定領域内の光学ユニットの数が増加し、一部のシステムでは空間サンプリングや光の再分配が向上します。同時に、構造が小さくなり、寸法公差が厳しくなると、一般に製造と検査の難易度が高くなります。

フィルファクターも重要なパラメータです。高いフィルファクターは、利用可能な表面のより大きな部分が意図した光学機能に寄与することを意味します。照明やディスプレイの用途では、これは光がどのように均一に分散されるかに影響を与える可能性があります。イメージング システムでは、レンズ プロファイルや間隔の変化により、レンズレットごとに焦点の挙動に違いが生じる可能性があります。

屈折型マイクロ レンズ アレイと回折型マイクロ レンズ アレイの区別も基本です。

屈折型 MLA は、レンズ表面の形状と材料の屈折率によって光の方向を変化させます。したがって、その動作はレンズの曲率、材料の選択、波長、焦点距離に密接に関係しています。屈折アレイは、集束、イメージング、照明の均一化、ビーム整形などの用途に適しています。

回折 MLA は、微細構造の特徴を使用して、回折を通じて光の位相を制御します。その光学応答は波長に大きく依存する可能性があるため、位相操作やコンパクトな波長固有の光学機能が必要な場合に特に適切な設計となります。

製造プロセス、寸法要件、波長の動作、および性能検証が 2 つの構造間で異なる可能性があるため、調達の場合、その違いは重要です。

マイクロレンズアレイシートが実用的な価値を加える場所

シート形式は、光学システムが比較的コンパクトな領域にわたって複数の光学機能を必要とする場合に特に役立ちます。

ディスプレイ システムでは、マイクロ レンズ アレイを設計して光の方向を変更または再分配し、光学利用率を向上させることができます。ピッチ、焦点特性、フィルファクターは、ピクセル構造または照明アーキテクチャに対応する必要があります。アレイの均一性が低いと、明るさや配光に目に見えるばらつきが生じる可能性があります。

イメージング システムでは、個々の小型レンズが定義された領域に光を収集または焦点を合わせることができます。ここでは、絞り、レンズプロファイル、焦点距離、位置の一貫性が重要です。大規模なアレイ全体で小さな偏差が繰り返されると、個別の製造欠陥ではなく、光学システム レベルの問題になる可能性があります。

レーザー光学系の場合、アレイはビーム整形、均質化、または空間再分布を実行できます。レーザー用途では、基板の材質、波長透過率、表面品質、耐損傷性について追加の要件が課されることがよくあります。通常の照明には十分な仕様でも、高出力のレーザー光路には不十分な場合があります。

AR/VR システムでは、MLA のコンパクトなサイズと高度な光学統合により、設計者は制約されたモジュール寸法内に光学機能を実装できます。アーキテクチャに応じて、アレイは光結合、ビーム管理、イメージング、またはその他の近眼光学機能に関与する場合があります。

同じ原理が光結合と精密照明にも当てはまります。多くの個別のレンズを機械的に配置する代わりに、アレイを使用して、制御された幾何学的関係で多数の光学ユニットを提供できます。

これは、マイクロ レンズ アレイ シートと従来の個別の光学系の主な違いの 1 つです。その価値は、各小型レンズのサイズだけではなく、光学面全体にわたる数千の小型レンズ間の関係にもあります。

製造の一貫性は公称仕様と同じくらい重要です

マイクロ レンズ アレイは、公称レンズ直径を満たしていても、シート全体で構造が一貫していない場合、パフォーマンスが低下します。

ターゲットの小型レンズが同じ絞りと焦点特性を持っていると仮定します。エンボスの深さが領域ごとに異なる場合、実効曲率と焦点の動作も変化する可能性があります。イメージング システムでは、これは焦点が一貫していないように見える場合があります。照明では、不均一な強度が生じる可能性があります。ビーム整形では、局所的な変動により出力分布が変化する可能性があります。

このため、購入者は公称寸法だけでなく、配列の均一性、表面形状の精度、寸法公差、表面品質、検査方法も検討する必要があります。

材料の選択も同様に重要です。屈折率は、レンズの形状と光学パワーの関係に影響します。伝送要件は動作波長によって異なります。レーザーまたは高出力照明システムでは、熱安定性が重要になる場合があります。

ECOPTIK は光学部品製造において 15 年の経験があり、マイクロ光学部品、球面レンズ、ドーム、円筒ミラー、フィルター、プリズム、ウィンドウなどの精密光学部品を製造しています。その材料オプションには、Schott、CDGM、Corning の光学ガラスのほか、サファイア、CaF₂、MgF₂、溶融シリカ、Si、ZnSe、ZnS が含まれます。

利用可能な材料は、材料コストだけではなく、波長、光学設計、環境条件、製造要件に従って選択する必要があります。

精密プロジェクトの場合、ECOPTIK は測定と製品レポートに ZYGO レーザー干渉計、ZEISS CMM Spectrum、Agilent Cary 7000 UMS も使用しています。このような検査機能は、マイクロ レンズ アレイの寸法、表面、またはスペクトル性能の文書化が必要な場合に重要になります。

マイクロレンズアレイの価格は何によって決まるのでしょうか?

技術仕様を定義しない限り、マイクロ レンズ アレイに意味のある単一の価格はありません。

最初の主要な要素はマイクロレンズの形状です。より小さな開口部、より狭いピッチ、より高いアレイ密度、より複雑なエンボス形状により、製造の難易度が高まる可能性があります。設計で広い領域にわたって非常に一貫した構造が必要な場合、プロセス制御の要求はさらに厳しくなります。

基板の材料もコスト要因の 1 つです。標準的な光学ガラスと特殊な材料では、原材料および加工コストが大幅に異なる場合があります。材料の入手可能性、光透過範囲、屈折率、熱特性、および機械加工性はすべて見積もりに影響します。

製造精度もマイクロ レンズ アレイの価格に影響します。比較的広い公差を必要とするプロトタイプは、厳密に制御されたレンズ寸法、表面形状、アレイの位置決め、および光学的均一性を必要とする生産コンポーネントとは根本的に異なります。

配列のサイズとカスタマイズも重要です。小規模なプロトタイプでは、1 個あたり比較的高価なエンジニアリングとセットアップ作業が必要になる場合があります。設計が安定した生産に入ると、数量が増加するため、ツーリング、プロセス設定、検査のコストをより多くのユニットに分散できます。

コーティング要件、梱包、検査文書、およびレンズの組み立ては、プロジェクトの総コストにさらに影響を与える可能性があります。

このため、同様の外形寸法を持つ 2 つのマイクロ レンズ アレイ シートの価格が大きく異なる場合があります。実際の比較は、完全な光学仕様と製造公差に対して行う必要があります。

マイクロ レンズ アレイの購入に関する一般的な質問

マイクロ レンズ アレイの価格はいくらですか?
固定価格はありません。コストは、レンズの形状、ピッチ、開口部、エンボスの深さ、材料、アレイのサイズ、公差、製造プロセス、数量、コーティング、検査要件によって異なります。

マイクロ レンズ アレイは何に使用されますか?
一般的なアプリケーションには、ディスプレイ システム、イメージング、レーザー ビーム整形、照明、光結合、AR/VR モジュール、センシング、および複数の調整されたレンズ機能を必要とするその他のコンパクトな光学システムが含まれます。

屈折型マイクロ レンズ アレイと回折型マイクロ レンズ アレイの違いは何ですか?
屈折型 MLA は主にレンズの形状と材料の屈折率を通じて光の方向を変えるのに対し、回折型 MLA は工学的に設計された微細構造と回折を通じて光を制御します。適切な選択は、波長、光学機能、およびシステム アーキテクチャによって異なります。

マイクロレンズアレイシートはどのように機能するのですか？
各マイクロレンズは入射光の方向を変えるか集束し、アレイ全体がシート全体に調整された光学効果を生み出します。ピッチ、絞り、レンズ プロファイル、焦点距離、および配置によって、結果として生じる光の分布や結像の動作が決まります。

マイクロ レンズ アレイの価格に影響を与える要因は何ですか?
主な要素は、レンズ寸法、アレイ密度、エンボス深さ、基板材料、屈折率、表面精度、寸法公差、アレイサイズ、製造プロセス、カスタマイズレベル、生産量、および検査要件です。

光学システム用のマイクロ レンズ アレイはどのように選択すればよいですか?
波長、入力ビームまたは照明条件、必要な焦点挙動、作動距離、ターゲット アレイ サイズ、レンズ ピッチ、開口部、材質、および必要な光学均一性から始めます。次に、許容可能な製造公差と生産量を決定します。このアプローチは、価格だけを比較するよりもサプライヤーを比較するためのより有用な基礎を提供します。

OEM および光学エンジニアにとって最も重要な点は、マイクロ レンズ アレイが従来のレンズの単なる小型版ではなく、密結合した光学構造であるということです。各レンズレットの形状、完全なアレイの一貫性、基板材料、および製造プロセスがシステムのパフォーマンスを決定します。マイクロ レンズ アレイ シートのサプライヤーを評価する場合、技術的に定義された仕様と透明な検査基準は、光学性能とマイクロ レンズ アレイの価格の両方を制御するためのより信頼性の高い基盤となります。
